Контрольно-измерительный пункт КИП ПВЕК с блоком совместной защиты (БСЗ)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок совместной защиты (БСЗ) предназначен для работы в схемах совместной защиты от коррозии подземных коммуникаций. БСЗ позволяет организовывать совместную защиту двух и более подземных коммуникаций, расположенных в непосредственной близости друг от друга (пересекающиеся или параллельные нити подземных коммуникаций).

БСЗ позволяет регулировать защитный ток параллельных (пересекающих) коммуникаций по отношению к подземным сооружениям, подключенных непосредственно к станции катодной защиты (СКЗ).

Применяется:

  • в местах параллельной прокладки подземных коммуникаций, которые защищены от одной станции катодной защиты (СКЗ),для регулирования защитного тока, проходящего в каждую подземное сооружение;
  • в местах пересечения или сближения подземных коммуникаций, имеющих собственные системы ЭХЗ, для выравнивания потенциалов подземных сооружений.

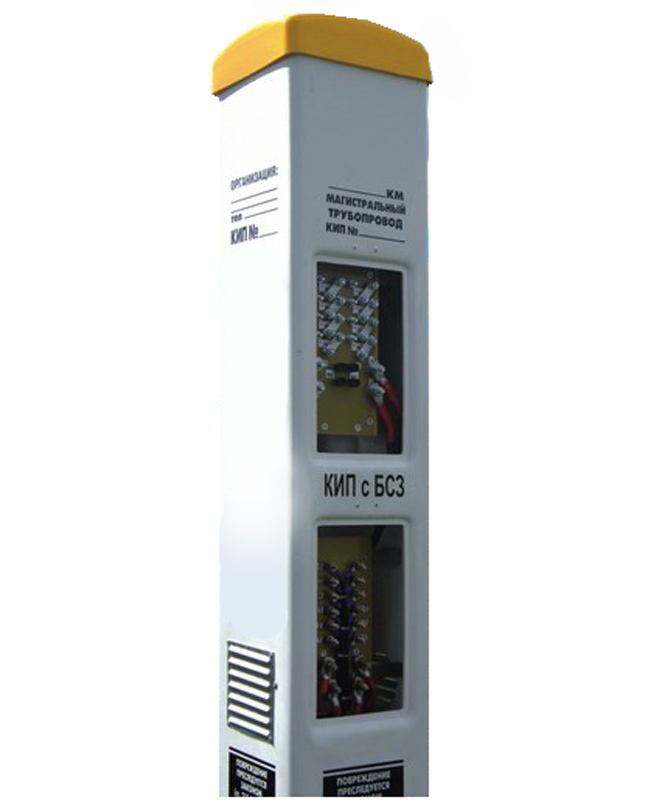

КИП ПВЕК с БСЗ - пластиковая стойка (треугольник со стороной 180 ± 10 мм - вариант исполнения 1 или квадрат со стороной 200 ± 10 мм -вариант исполнения 2) с информационным маркировкой и контрольный щиток с контактными зажимами и клеммами для измерения параметров ЭХЗ и блоком совместного защиты.

Блок совместной защиты установлен внутри стойки. Плата БСЗ выполнена из стеклотекстолита на который установлены элементы электрической схемы.

Технические характеристики
Наименование БСЗ-10 БСЗ-30
Номинальный ток, А 10 30
Max ток, А 15 45
Продолжительно работы БСЗ на максимальном токе, мин 1 1
Номинальный ток шунта 75 мВ, А 20 50
Тип вентильного элемента Полупроводимый диод Полупроводимый диод
Допустимое обратное напряжение, В 600 1000
Суммарное сопротивление реостатное, Ом 0,45±10% 0,24±10%
Способ регулирования сопротивления ступенчатое регулирование перемычками ступенчатое регулирование перемычками
Охлаждение естественное воздушное естественное воздушное
Степень защиты IP34 согласно ГОСТа 14254 IP34 согласно ГОСТа 14254
