Контрольно-измерительный пункт КИП ПВЕК Тип - 1
Описание

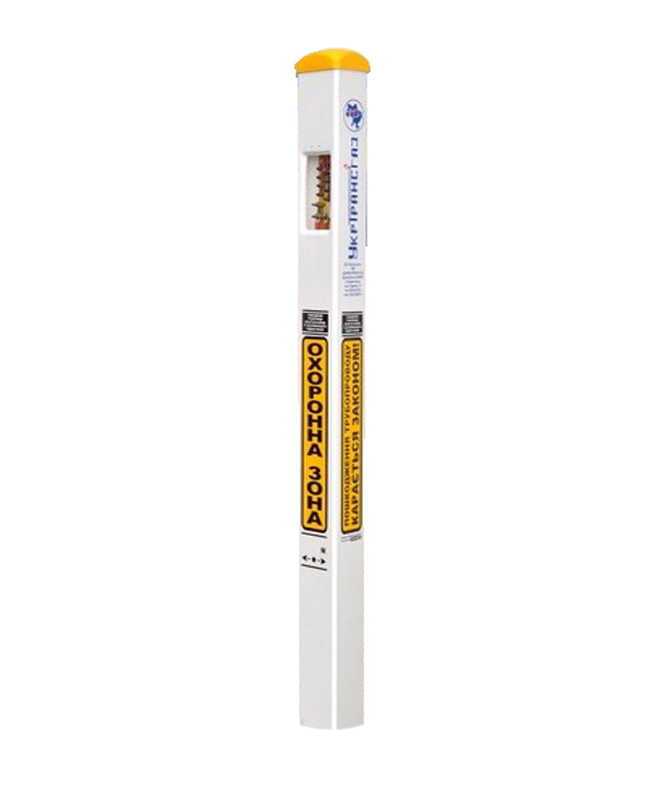

Контрольно-измерительный пункт КИП ПВЕК Тип - 1 предназначен для установки на линейной части трубопроводов,представляет собой трехгранную стойку (стойка - равносторонний треугольник со стороной180 ±10мм) изготовленную из негорючего атмосферостойкого пластика с индивидуальной информационной маркировкой,имеет контрольный щиток с контактными зажимами и клеммами и километровый знак(опционально).
Контрольный щиток расположен в верхней части стойки и закрыт крышкой с замком,имеет платы с силовыми и измерительными клеммами для коммутации средств ЭХЗ и подключения измерительного оборудования.
| Наименование | Значения |
| Высота стойки, мм | 2500 - 3000 |
| Ширина грани, мм | 180±10 |
| Вес, кг | 12,5±1,5 |
| Толщина стенки, мм | 4±0,5 |
| Диапазон рабочих температур, °С | -40...+40 |
Транспортировка
КИППВЕК Тип-1 упаковывается в количестве 3 шт.в групповую упаковку -полиэтиленовую пленку,что предотвращает их свободное перемещение и повреждение при транспортировке.Каждый КИП упаковывается в индивидуальную бумажную упаковку.
