Измерительный комплекс Вектор-К63 – специализированное коммутирующее электротехническое изделие, предназначенное для эксплуатации совместно с измерителем типа Вектор-2.0М. Отличается от аналогов расширенным функционалом; имеет компактное габаритное исполнение в защитном ящике, облегчающем переноску; характеризуется высокой точностью измерения, легкостью настройки, наличием защиты от перегрузок и возможностью эксплуатации при отрицательных температурах.

Назначение

Устройство предназначено для использования в качестве средства коммутации различных измерительных эл.цепей для измерительного оборудования, применяемого для ведения ремонтных, пуско-наладочных или исследовательских работ в рамках обслуживания промышленного электрооборудования, различных линий электропередачи и т.д. Функционал прибора позволяет составлять схемы для измерения напряжений, силы тока, углов сдвига фаз, мощности (реактивной/активной), частоты тока, коэф. мощности тока, а также комплексного сопротивления как однофазных, так и трехфазных сетей электрооборудования, работающего на переменном токе промышленных частот.

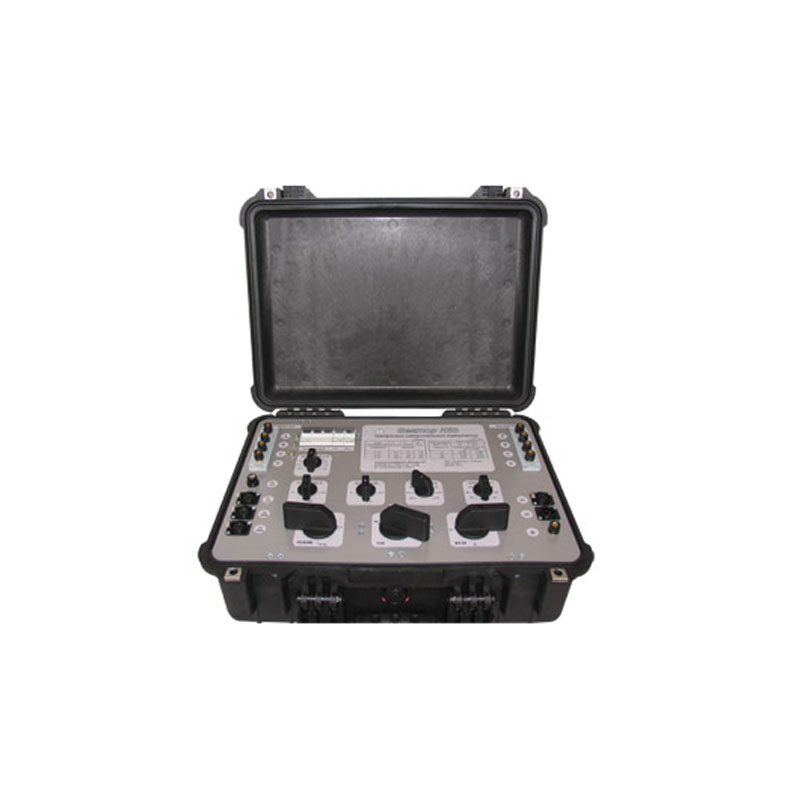

Устройство выполняется в форм-факторе компактного прибора, смонтированного в защитном пластиковом ящике, имеющем верхнюю откидную крышку и ручку для удобства переноски. Крышка фиксируется двумя защелками, что исключает возможность самопроизвольного открытия. Верхняя часть прибора снабжена панелью управления и настройки, которая включает: комплект клемм и разъемов для подключения кабелей питания и соединительных кабелей различного назначения; комплект переключателей выборов режимов работы и настройки их параметров; комплект автоматов защиты интегрированного трансформатора; гнездо установки защитного предохранителя; а также клемму подключения кабеля заземления. В корпусе прибора смонтированы: трансформатор тока с двумя обмотками, трансформатор питания, автомат защиты трансформаторов, трехфазный автомат на 63 А, релейная палата управления каналами измерения.

Товар ОСТ

Комплекс Вектор-К63

Подача питания

От прибора Вектор-2.0М

Класс точности устройства

0,1

Рабочее напряжение устройства, максимум, В

500,0

Диапазон коммутируемого фазного напряжения, В

От 1,0 до 500,0

Диапазон коммутируемого линейного напряжения, В

От 20,0 до 500,0

Диапазон рабочих частот устройства, Гц

От 45,0 до 65,0

Ток, коммутируемый устройством, А

От 0,05 до 50,0

Угловая погрешность интегрированного трансформатора тока

±5,0’

Допустимая температура окружающей рабочей среды, °С

От -10,0 до +40,0

Допустимое атм. давление окружающей рабочей среды, кПа

От 60,0 до 106,7

Допустимая влажность окружающей рабочей среды при t=25,0 °С, %

98,0

Габаритные характеристики устройства (размер), мм

490х430х200

Весовые характеристики устройства (масса), максимум, кг

20,0
