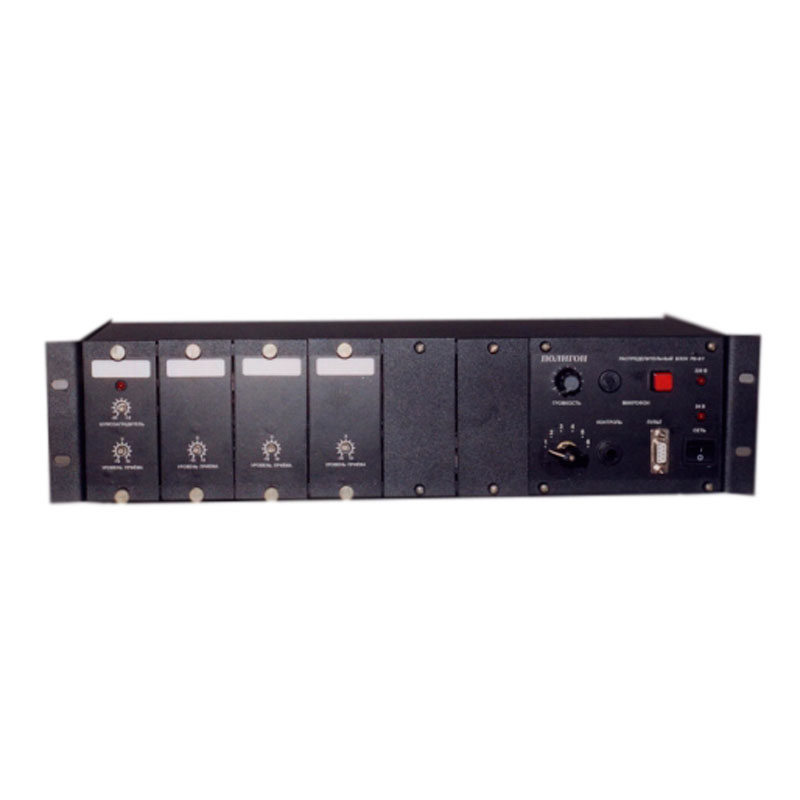

Блок распределения РБ-КСС-5/1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок распределения РБ-КСС-5/1 предназначен для использования в узлах связи в качестве распределителя на 5 направлений при организации селекторных совещаний.

Функциональные возможности

Блок распределения обеспечивает:

  • прием входных сигналов по каждому каналу;
  • передачу сигналов на выходы всех каналов кроме своего;
  • ступенчатое изменение уровня сигнала в каждом канале по приёму и по передаче;
  • закрытие канала (шумозаградитель) при уровне сигнала –10дБ…- 25 дБ с возможностью регулировки порога и возможностью отключения (только одного канала);
  • возможность контроля уровня сигнала приёма для каждого канала (внешним вольтметром);
  • подключение индивидуального пульта оператора с микрофоном и встроенным громкоговорителем.

Конструктивное исполнение

Блок распределения РБ-КСС-5/1 состоит из 5 каналов связи и имеет шумозаградитель с индикацией включения. Каждый канал предназначен для работы с одной 4-х проводной линией. Блок распределения имеет встроенный пульт оператора. Имеется разъём для подключения выносного пульта оператора. Аппаратура студии и дополнительные блоки распределения подключаются к каналам также 4-х проводной линией.Па

Технические характеристики
Параметры Значение
Количество 4-х проводных каналов  5
Количество дополнительных 4-х проводных каналов для расширения системы  нет
Питание
  • от сети переменного тока
  • источника постоянного тока напряжением
220 В 50Гц
-24±10% В
Потребляемая мощность, не более  10 Вт
Возможность наращивания числа каналов нет
Уровни входных/выходных сигналов  +4 / -13 дБ
Возможность переключения уровня выходного сигнала ступенчато  есть
Переходное затухание канала вход/ свой выход, дБ, не хуже  -50 дБ
Уровень собственных помех и шумов при закрытом направлении приема, не хуже  -55 дБ
Отключаемый шумозаградитель в только в одном канале  -10…-25 дБ
Возможность установки приоритета (перебой) в каждом канале нет
Индикация наличия входного сигнала в каждом канале  в одном канале
Индикатор выходного уровня, подключаемый к каждому каналу  внешний
Возможность отключения приема по любому каналу (с индикацией режима)  нет
Габаритные размеры  2U
Масса, кг, не более  5
