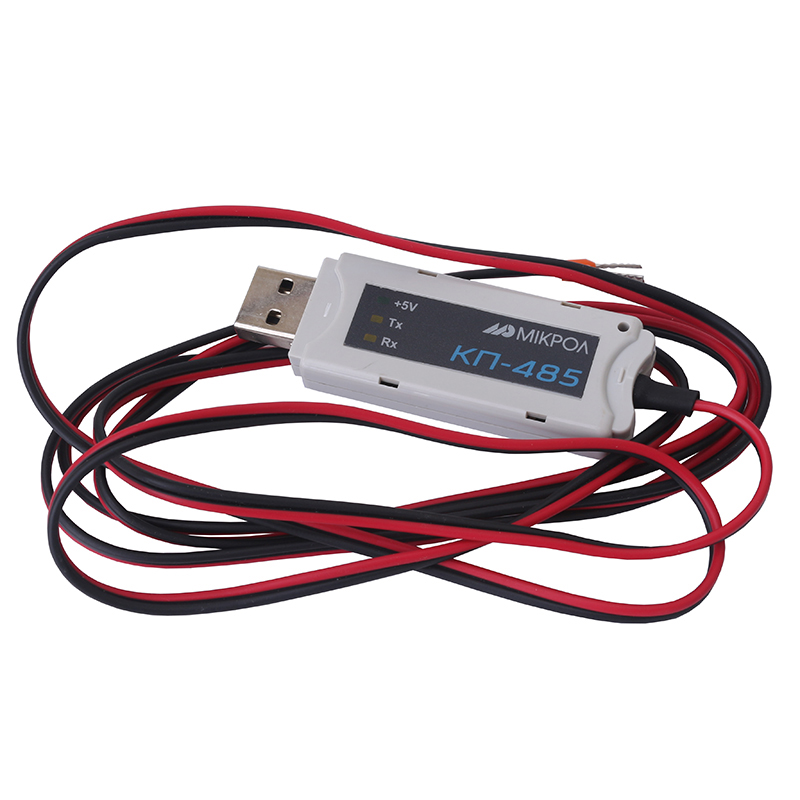

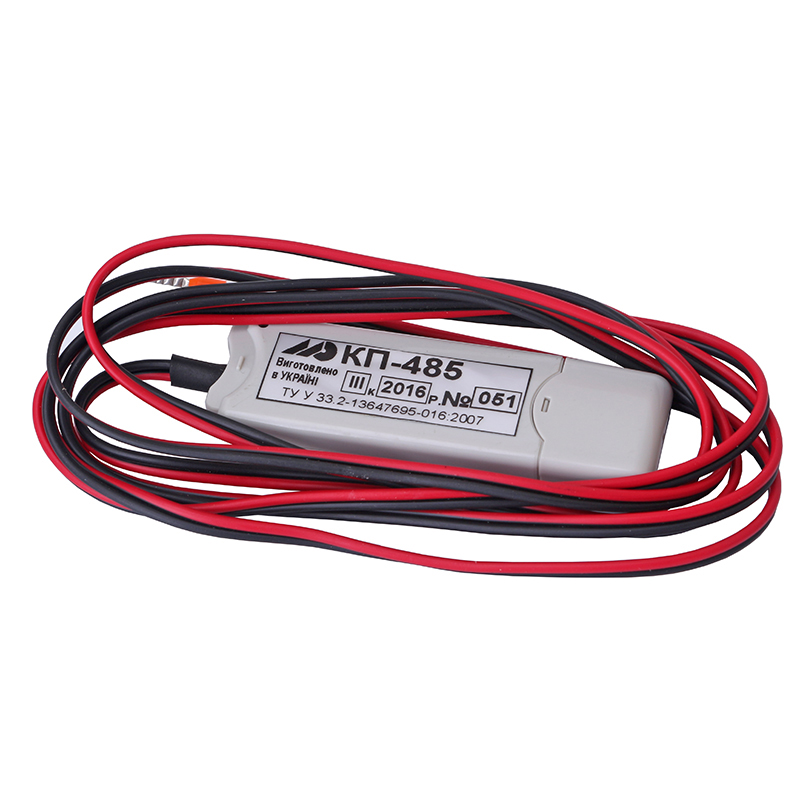

Кабель программирования КП-485
Документация:
Руководство по эксплуатации(1.39 МБ)
2539 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Кабель программирования КП-485 предназначен для обеспечения связи по интерфейсу RS-485 между контроллерами, регуляторами, индикаторами или другими микропроцессорными приборами и ПК, через подключение к USB-порту, на котором установлено программное обеспечение для программирования контроллеров (программный пакет Альфа) или конфигурирования приборов (МИК-Конфигуратор).
Устройство и принцип действия
Принцип работы кабеля программирования заключается в преобразовании сигналов интерфейса USB 2.0 в сигналы интерфейса RS-485.
Прибор КП-485 состоит из следующих основных частей:
- приемопередающего узла входного интерфейса USB 2.0;
- приемопередающего узла выходного интерфейса;
- узла индикации направления передачи данных.
Эксплуатация
Оптимальными условиями для использования кабеля программирования КП-485 являются:
- температура от 0 °С до +50 °С
- влажность воздуха от 30 % до 80 % при температуре +35 °С
- атмосферное давление от 84 кПа до 107 кПа
- вибрация с частотой до 60 Гц с амплитудой до 0.1 мм
- помещение - закрытое, взрыво – пожаробезопасное
Характеристики
| Техническая характеристика | Значение |
| Общие характеристики | |
| Электропитание | +5 В (от интерфейса USB) |
| Ток потребления | 65 мА |
| Масса | 0,04 кг |
| Габаритные размеры (ВхШхГ) | 22 x 70 x 9 мм |
| Степень защиты корпуса | IP30 |
| Крепление | в раземе USB |
| Характеристики интерфейса RS-485 | |
| Тип приемопередатчиков интерфейса | дифференциальный потенциальный |
| Тип линии связи | 2-х проводная |
| Количество приемопередатчиков (узлов) | 32 на одном сегменте сети |
| Количество узлов в сети | 255 (250 с учетом магистральных усилителей) |
| Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная) | 62,5 кбит/с - 1200 м (одна витая пара) 375 кбит/с - 300 м (одна витая пара) 2400 кбит/с - 100 м (две витых пары) 10000 кбит/с - 10 м |
| Режим автоматического определения направления передачи данных | с соответствующим переключением режима работы передатчика |
| Режимы управления приемом-передачей | с разрешением по сигналу RTS (или CTS, DTR, DSR) |
| Предусмотрена установка | согласующих терминальных резисторов, цепей защиты и смещения |

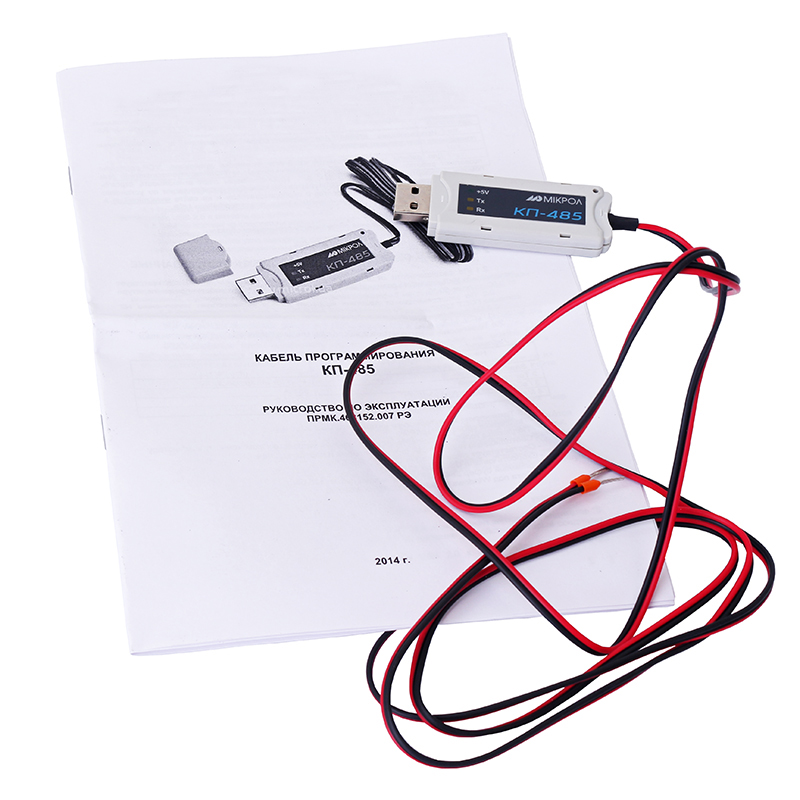

Комплектация
| Обозначение | Наименование | Количество |
| ПРМК.468152.007 | Кабель программирования КП-485 | 1 шт. |
| ПРМК.468152.007 РЭ | Руководство по эксплуатации | *) |
| ПРМК.468152.007 ПС | Паспорт | 1шт. |
| Диск с программным обеспечением | 1 шт. | |
| *) 1 экз. на любое количество приборов при поставке на один адрес | ||
