Коммутатор электронный 179.3734
Описание
Коммутатор электронный 179.3734 обеспечивает безотказную работу при соблюдении условий эксплуатации в течение 24 месяцев с даты продажи и используется в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-1111 и других, оснащенных аналогичными системами зажигания с датчиком на эффекте Холла.
В коммутаторе на контакте №7 предусмотрен сигнал для управления тахометром.
Характеристики
| Номинальное напряжение питания, В | 12 |
| Допустимые пределы изменения напряжения питания, В | 6-17,5 |
| Средний ток потребления, А, не более | 2,7 |
| Ток коммутации, А | 7-8 |
| Время защитного отключения тока, сек | 1-4 |
| Диапазон рабочих температур, °С | -40…+85 |
| Масса коммутатора 179.3734, кг, не более | 0,5 |
Схемы

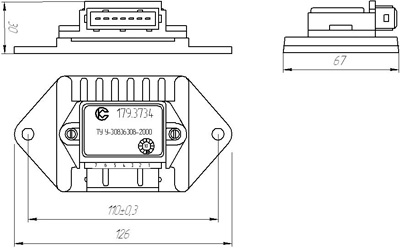

Рис.1. Габаритный чертеж 179.3734

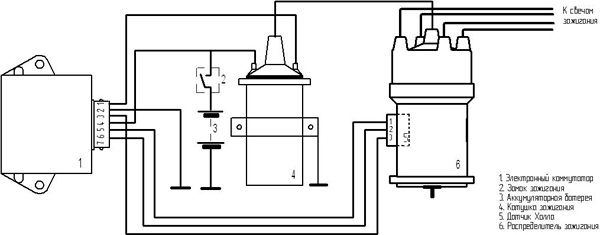

Рис.2. Схема включения коммутатора 179.3734
