Блок переключения резервного канала E1 TDM сети

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

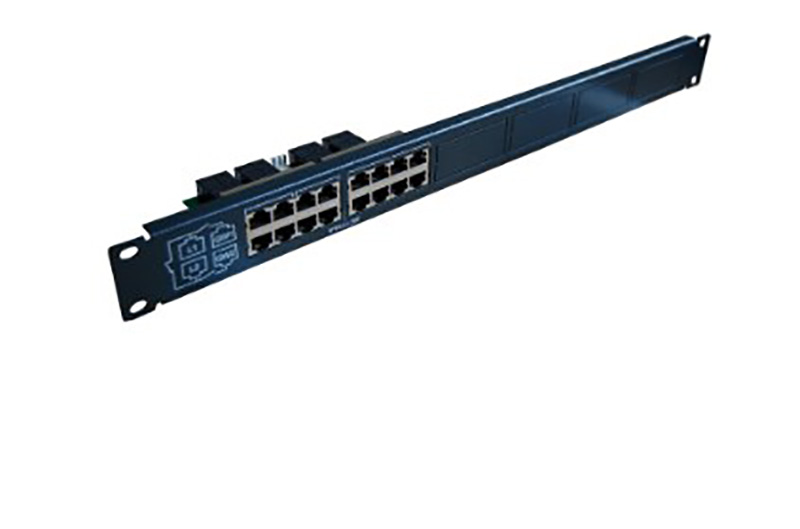

Блок резервного переключения каналов Е1 (E1 Bypass) в комплекте с VoIP шлюзом предназначен для резервирования линий связи при пропадании электрического питания на объекте. Блок резервного переключения каналов Е1 выполняет роль аварийного коммутатора телефонии и представляет собой 19-ти дюймовою патч панель c 48 портами RJ-45 типоразмера 1U.

Особенности

  • Тип пач-панели – цельная
  • Тип портов – RJ45
  • Количество портов – до 48
  • Размер – 1U / 44,45 мм
  • Черный цвет

Стандартный размер 19″ предназначен для монтажа в телекоммуникационные стойки или шкафы, что позволяет размещать Блок аварийного коммутатора телефонии в непосредственной близости к оборудованию цифрового VoiP шлюза или кросса с потоками Е1.

Блок резервного переключения каналов Е1 имеет лицевую сторону, на которой расположены порты (розетки) и LED индикатор наличия питания цифрового VoIP шлюза. На обратной стороне панели располагаются блок реле и разъем контроля питания.

E1 Bypass или Аварийный коммутатор телефонии от Террател обеспечивает эффективный способ резервирования телефонных линий связи при обнаружении нежелательных изменений, для которых требуется физическое переподключение аналоговых линий Е1.

Принцип работы

При пропадании питания Блок резервирования связи автоматически переключит каналы Е1 от офисной АТС, которые предварительно скомутированные в IP сеть на резервные каналы Е1 телекоммуникационной сети общего пользования ТфОП.

При восстановлении питания VoIP шлюз перегружает ПО и после полной его загрузки подаст сигнал Блоку резервного переключения Е1 переключить каналы Е1 на него / обратно в IP сеть.
Важным моментом является тот факт, что оборудование VoIP шлюза не требует предварительной настройки. Данный функционал реализован на аппаратном уровне.

Схемы

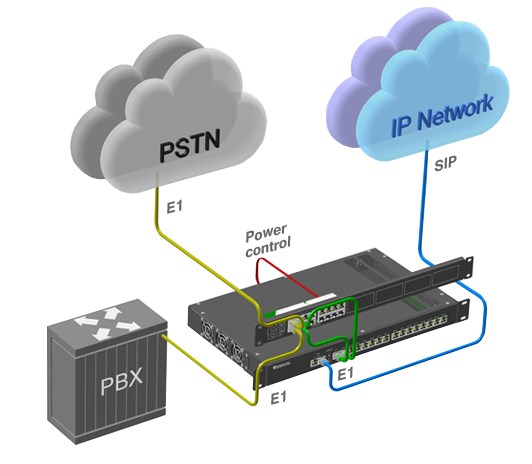

"Сетевая схема включения Блока резервирования связи Е1 (E1 Bypass)"

Рис.1 Сетевая схема включения Блока резервирования связи Е1 (E1 Bypass)
