Коммутаторы тока бесконтактные БКТ-М, БКТ-2М
Описание
Коммутаторы тока бесконтактные БКТ-М, БКТ-2М предназначены для формирования импульсов переменного тока в кодовых рельсовых цепях числовой кодовой автоблокировки в любых системах железнодорожной автоматики и телемеханики, требующих периодической коммутации электрических цепей с активной и реактивной нагрузкой, а также в цепях управления стрелочным электроприводом в метрополитене.
Конструкция
Конструкция коммутаторов обеспечивает установку в штепсельные розетки реле НМШ.
Условия эксплуатации
Коммутаторы тока предназначены для работы при температуре окружающего воздуха от -40 С до +60 C (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
Характеристики
| Параметры | Значения | |
| Коммутаторы при замыкании и размыкании входной (управляющей) цепи обеспечивает коммутацию электрической (силовой выходной) цепи со следующими параметрами: | напряжение переменного тока частотой от 20 до 100 Гц | 250 В |
| переменный ток частотой от 20 до 100 Гц | 5 А | |
| Степень защиты, обеспечиваемая оболочкой | ІР40 по ГОСТ 14254 | |
| Габариты | 112 x 87 x 200 мм | |
| Вес: | БКТ-М | 1,1 кг |
| БКТ-2М | 1,16 кг | |
Схемы
Рис.1. Схема внешних подключений коммутатора БКТ-М

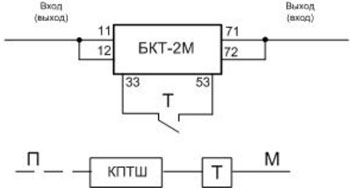

Рис.2.Схема внешних подключений коммутатора БКТ-2М
