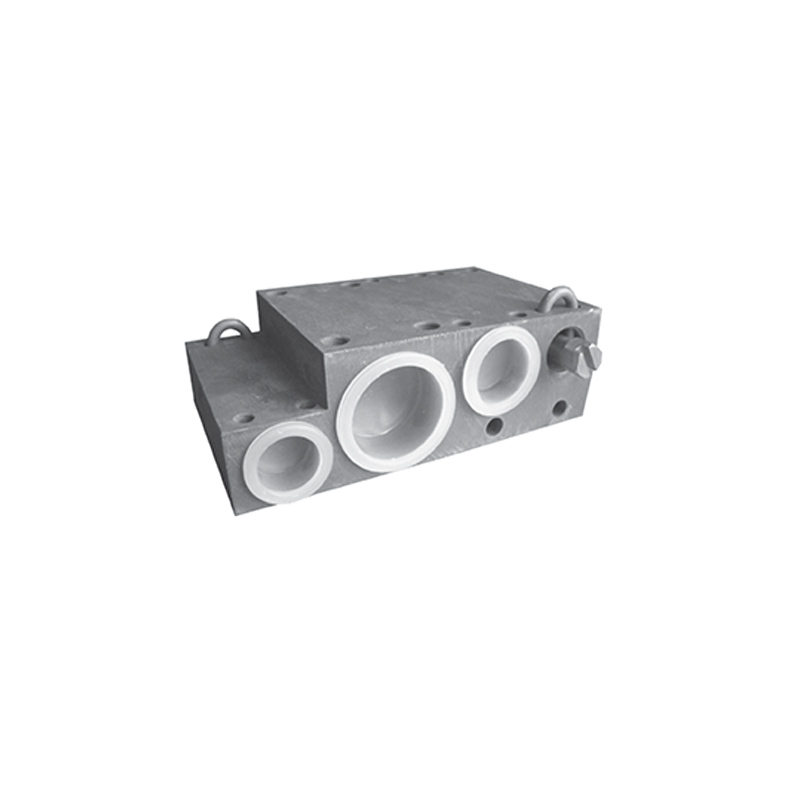

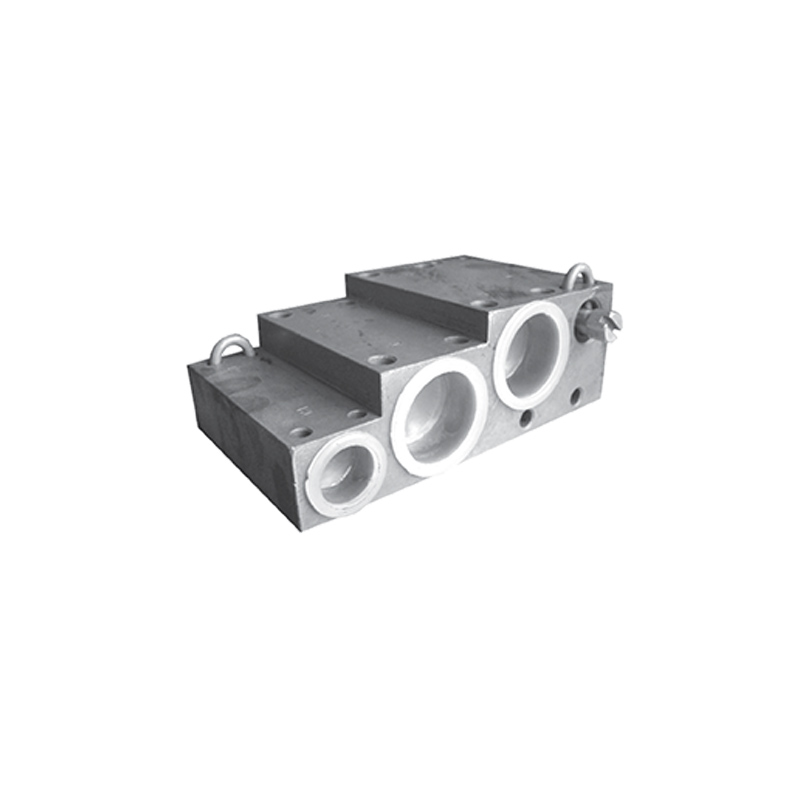

Коллекторы ДМ 11.09.040, 1КДД.19.09.040

No votes yet

Коллекторы ДМ 11.09.040, 1КДД.19.09.040 предназначены для применения в гидравлических системах горно-шахтного оборудования, например угольных машинах.

Используемая рабочая жидкость

Данные модели коллекторов использует для своей работы только водянистую рабочую жидкость, которая соответствует ГОСТ 17216 и имеет класс чистоты не менее 15.

Гидравлическая схема коллектора ДМ 11.09.040

Схема гидравлическая

Рис.1 - Схема гидравлическая

  • Н – напорная линия;
  • С – линия слива;
  • С1 – к гнезду С блока управления;
  • Н1 – к гнезду Н блока управления;
  • Ш – к штоковой полости стойки;
  • В1, В2 –вентили.

Гидравлическая схема коллектора 1КДД.19.09.040

Схема гидравлическая

Рис.2 - Схема гидравлическая

  • В1, В2 – вентили;
  • Н – линия нагнетания;
  • Н1 – отвод нагнетания;
  • С – линия слива;
  • С1 – слив из блока управления;
  • Ф – фильтр.

Основные параметры

ДМ 11.09.040

1КДД.19.09.040

Номинальное рабочее давление, МПа

39

39

Максимальное рабочее давление, МПа

42

42

Условный проход, мм

– напор

20

25

– слив

25

25

Масса, кг

6,5

5,75
