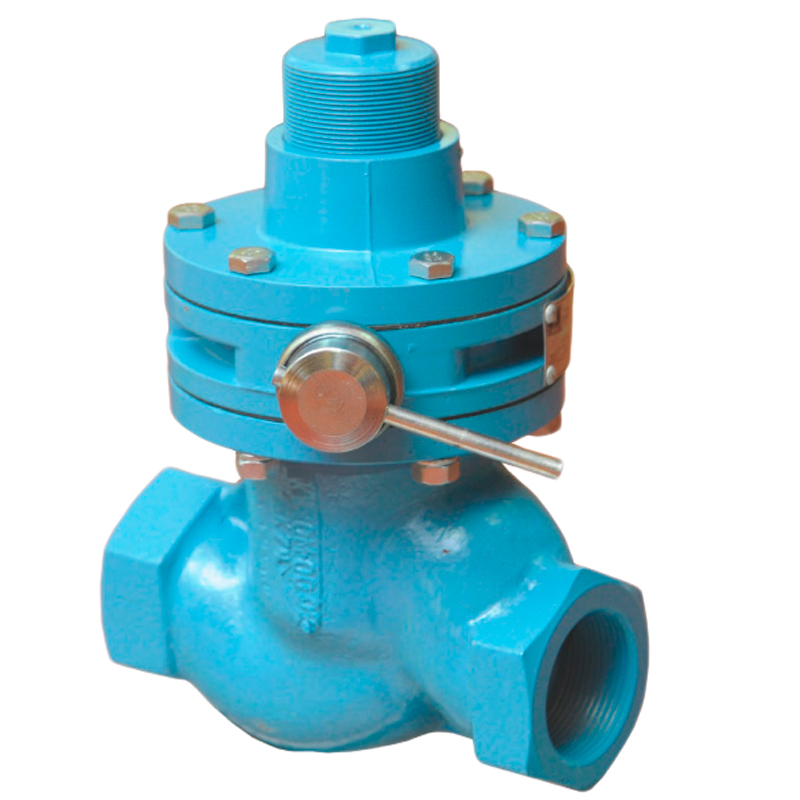

Клапан-отсекатель ПКК-40

No votes yet
Документация:

Для перекрывания давления на подконтрольном участке коммуникации на нем устанавливают клапан-отсекатель предохранительный ПКК-40. Это полуавтоматические механизмы запорного назначения, обеспечивающие герметичный антаблемент. Устройства предназначены для сетей, по которым транспортируется природный газ.

Устройство и принцип работы клапана-отсекателя ПКК-40

Клапаны-отсекатели ПКК-40 выполняются в муфтовом корпусе. Устройство монтируют перед регулятором давления, а импульсы для контроля над показателем берутся после регулятора. Открытие отсекателей выполняется вручную, путем изъятия пробок на короткий промежуток времени. Перекрытие осуществляется автоматически, если значения давления не соответствует установленному пределу:

  • если давление воздуха или газов на входе увеличивается;
  • если давление воздуха или газов на входе снижается ниже нормы.

Клапан-отсекатель ПКК-40 соответствуют экологическим стандартам, они не оказывают негативного или вредного воздействия на окружающую среду в процессе работы.

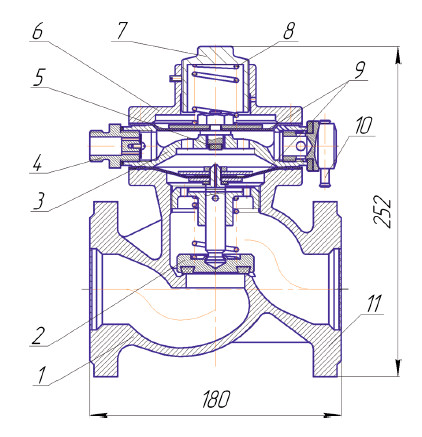

Рис.1 - Схема габаритных размеров клапана-отсекателя предохранительного ПКК-40

Параметры

Единицы измерения

Показатели

Проход в изделии

Размер

40 мм

Максимально допустимый размер давления на вход

Кгс/см2

12

Пределы регулировки контролируемого значения давления:

  • установлена пружина под низкое давление;
  • установлена пружина под среднее давление.

мПа







Границы 0,0015…0,005



Границы 0,005…0,06

Размеры соединений муфты:

  • Входная часть;
  • Выходная часть.

-

Резьба для внутренней установки G11/2

Габариты

мм

Не более 170*124*260

Строительная длина

мм

170

Вес

кг

Не более 6,6
