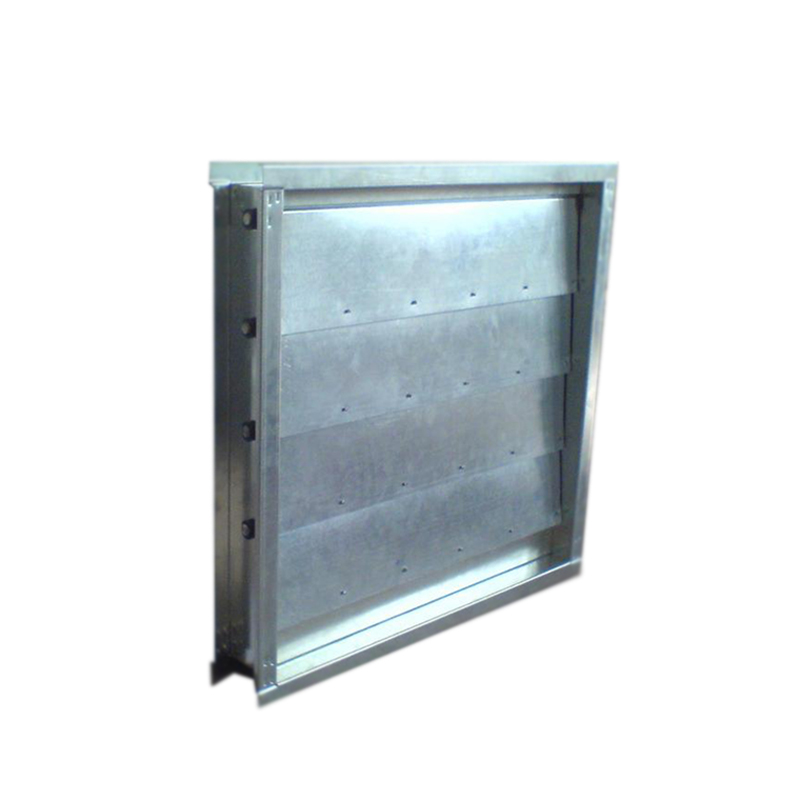

Клапан избыточного давления "КИД"
Описание
Клапан избыточного давления "КИД" предназначен для контролируемого сброса давления принятого избыточным для обслуживаемой этим клапаном зоны.
Конструктивное исполнение
Клапан избыточного давления состоит из четырехстенного коробчатого корпуса и коробчатых створок, установленных в корпус на осях и выполненных из оцинкованной стали.
Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана встроен пружинный механизм настройки для регулирования давления открытия клапана.
Клапан избыточного давления "КИД" производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными. По заказу могут изготавливаться и другие типоразмеры клапанов.
Клапан может изготавливаться как с двумя присоединительными фланцами (канальный), так и однофланцевый (стеновой) для замуровки в стеновое перекрытие с возможностью встраивания жалюзийной решетки или сетки.
Характеристики
| Параметры | Значения |
| Тип клапана | клапан избыточного давления |
| Рабочее давление | 20-150 Па |
| Скорость потока воздуха | не менее 2 м/с |
| Класс уровня протечки | 0 (требование не предъявляется) |
| Пространственная ориентация | только вертикально |
| Климатическое исполнение | УХЛ |
| Категория размещения | 2, 3 |
| Теплопроводность | требование не предъявляется |
Модификации
Клапан избыточного давления "КИД" изготавливается в таких типоисполнениях:
- общепромышленное (Н)
- коррозионностойкое (К)
