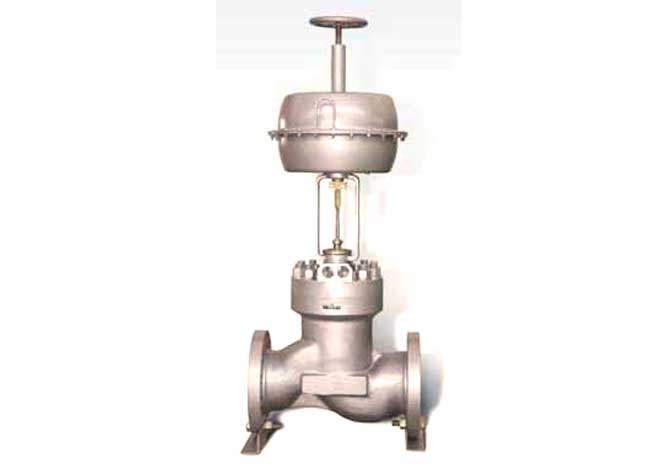

Клапаны отсечные 22с32п с МИМ предназначены для быстрого перекрытия потока транспортируемой среды.

Модификации
Обозначение по чертежу Условное обозначение PN, кгс/см2 Уплотнение по штоку Материал корпусных деталей Климатическое исполнение Температура окружающей среды
У96503 22с32п 25 сальниковое 25Л У от -40 до + 40
22лс32п 20ГЛ ХЛ от -60 до + 40
22нж32п1 12Х18Н9ТЛ У от -40 до + 40
22нж32п сильфонное 12Х18Н9ТЛ
22с15п 16 сальниковое 25Л
22лс15п 20ГЛ ХЛ от -60 до + 40
22нж15п1 12Х18Н9ТЛ У от -40 до + 40
22нж15п сильфонное 12Х18Н9ТЛ

Технические характеристики

  • Давление номинальное PN - 16, 25 кгс/см2.
  • Диаметр номинальный DN - 15, 20, 25, 32, 40, 50, 80, 100,150 мм.
  • Класс герметичности затвора - «А» по ГОСТ Р 54808.
  • Допустимый перепад давлений Р - 6,0 кгс/см2.
  • Строительные длины по ГОСТ 3326.
  • Установочное положение клапанов на трубопроводе - любое, рекомендуемое приводом вверх.
  • Направление подачи рабочей среды - по стрелке на корпусе.
  • Время срабатывания не более 3 секунд.
  • Присоединение к трубопроводу - фланцевое.
  • Конструктивное исполнение:
    • нормально-закрытый (НЗ),
    • нормально-открытый (НО).
  • Управление клапанами осуществляется мембранными исполнительными механизмами (МИМ).
  • Температура рабочей среды не более 150°С.
Материалы основных деталей
№ поз Наименование детали Условное обозначение клапанов
22с32п, 22с15п 22лс32п, 22лс15п 22нж32п, 22нж15п 22нж32п1, 22нж15п1
1 Корпус 25Л 20ГЛ 12Х18Н9ТЛ 12Х18Н9ТЛ
2 Крышка 25Л 20ГЛ 12Х18Н9ТЛ 12Х18Н9ТЛ
3 Золотник 12Х18Н9Т (с фторопластовым кольцом марки Ф-4)
4 Шток 12Х18Н9Т
5 Прокладка ПОН-Б
паронит - ПА
фторопласт Ф-4
6 Набивка сальника терморасширенный графит
7 Шпилька сталь 35 40Х 20Х13 20Х13
8 Гайка сталь 25 40Х 20Х13 20Х13
9 Сильфон - - 08Х18Н10Т -
