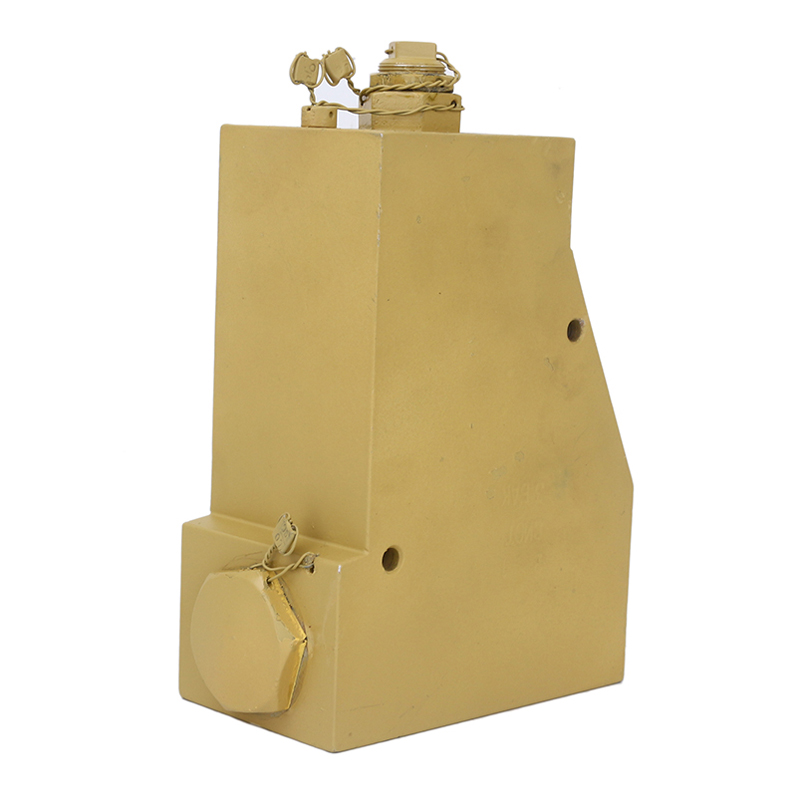

Клапан предохранительный КП 20/3-С3

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Предохранительный клапан КП 20/3-С3-УХЛ1 служит для того, чтобы ограничивать давление, тем самым защищать по этим данным гидросистему. Минеральные очищенные масла используется по определенной нормативами минимальной скорости 160л/мин, а максимальной – 400 л/мин.

Оборудование выдерживает давление по норме 6,3, 10, 20 МПа. Наибольшие показатели достигают 7, 12,5 и 25 МПа. Можно настроить минимальный порог показателей — 0,4, 0,5 и 2 МПа. Если допускаются утечки, то они должны быть 100, 150 и 300 см3/мин.

Предохранительный клапан КП 20/3-С3 имеет вес без очищенного масла 4,8 кг, 6,2 кг, 5,2кг, 6,6 кг. Он может выдержать мгновенное возрастание давления выше положенных норм на 3 МПа. Момент силы равен 0,6 Нм. После процесса разгрузки оборудование восстанавливается за 0,2 с.

Характеристики

Технические характеристики

Наименование параметра

Номинальное давление, МПа

6,3

10

20

32

Давление на входе, МПа номинальное
максимальное

6,3

7,0

10

12,5

20

25

32

35

Диапазон настройки давления, МПа

0,4-7,0

0,5-12,5

2-25

5-35

Расход рабочей жидкости, л/мин номинальный
максимальный
минимальный

160

400

5

Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более

100

150

300

500

Максимальное превышение давления настройки при мгновенном возрастании давления, МПа

3,0

Время нарастания давления после прекращения разгрузки, с, не более

0,2

Момент силы, Нм, не более

0,6

Масса (без рабочей жидкости), кг, не более– без узла управления разгрузкой: исп. 1, 2, 3, 4 (см. таблицу Конструктивно-функциональное исполнение)
КП */* С* – **
КП */* Т* – **– с электромагнитным или механическим управлением разгрузкой: исп. 5, 6, 7, 8 (см. таблицу Конструктивно-функциональное исполнение)
КП */* С** – **
КП */* Т** – **

5,2

4,8

6,6

6,2
