Оборудование для энергетики - SiZ1508 (клапан предохранительный)

Голосов: 2
Документация:
Паспорт(615.13 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

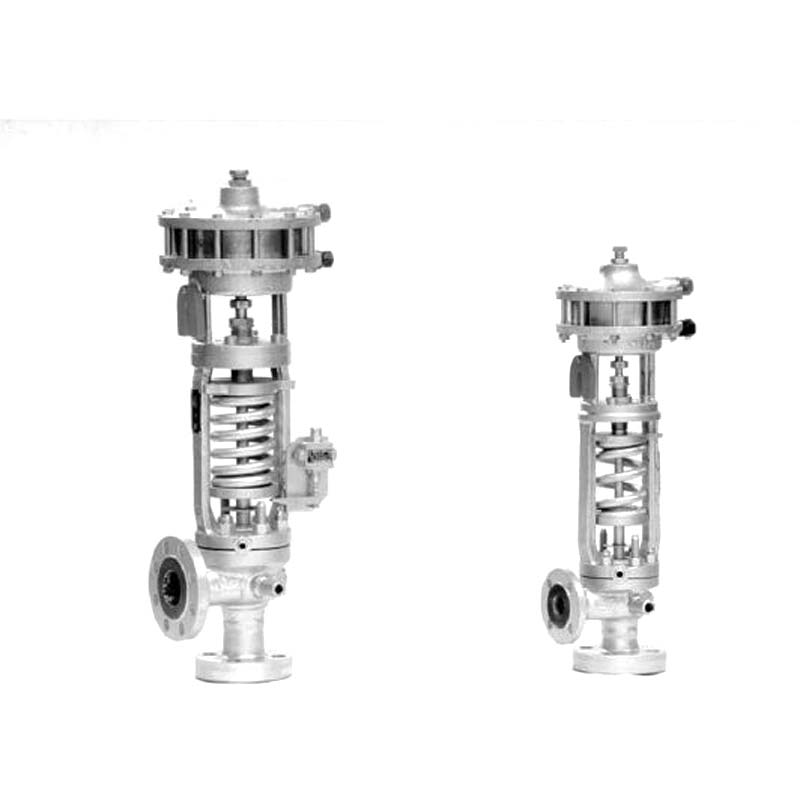

Предохранительный клапан SiZ1508 - это арматура предназначенная для защиты оборудования находящегося под давлением (паровые котлы, напорные трубопроводы, редукционные станции, напорные резервуары, отборы из турбин) от недопустимого повышения давления над допустимым пределом.

Конструктивное исполнение

Форма корпуса клапана SiZ1508 - угловая с возможностью двухстороннего фланцевого двухстороннего приварного или комбинированного способа присоединения. Входной штуцер имеет форму сопла выходной штуцер имеет расширенную форму. На корпусе имеются приварные штыри с помощью которых можно укрепить клапан на несущей конструкции для захвата реактивных сил. К седлу клапана под действием силы пружины и пневматического цилиндра прижимается конус,снабженный дополнительной площадкой для достижения большего подъемного усилия. Внутри пневматического цилиндра перемещается дифференциальный поршень, к которому при помощи шлангов подводится из коробки управления нагрузочный и подъемный воздух. Клапан отрегулирован и испытан производителем на открывающее избыточное давление, оговоренное в заказе. Уставки зафиксированы против несанкционированного вмешательства.

Характеристики

Технические характеристики
Рабочая среда агрессивные и неагрессивные газы и жидкости
DN 10…600
T 575°C
