Клапан предохранительный КПУ 10/2-С
Описание
КПУ 10/2-С УХЛ1 - клапан предохранительный для защиты гидравлических систем управления промышленным оборудованием. Клапана данной модели характеризуются высокой скоростью и точностью срабатывания, повышенной отказоустойчивостью и возможностью регулировки минимального давления срабатывания. В зависимости от исполнения, прибор рассчитан на работу в системах с номинальным давлением 10,0; 20,0 или 32,0 МПа.
Назначение
Клапан предохранительный типа КПУ 10/2-С УХЛ1 предназначен для осуществления защиты контуров гидравлических систем от возможной перегрузки по давлению.
Устройство и работа

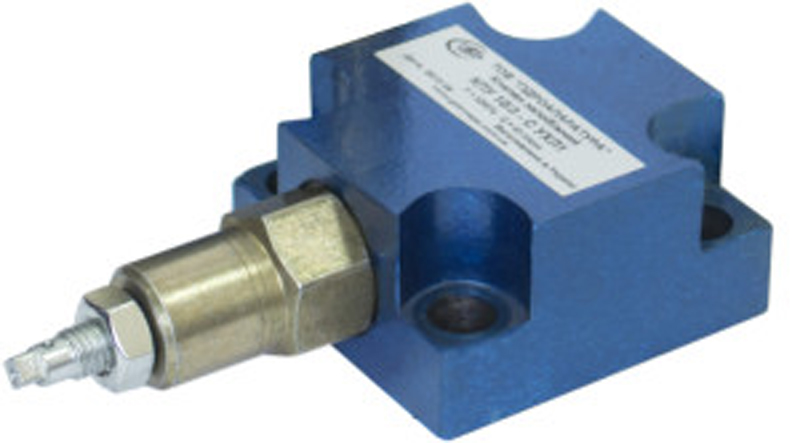

Прибор имеет компактный корпус прямоугольной формы, внутри которого смонтирована клапанная система с пружинным приводом возврата в исходное состояние. На корпусе имеются штуцерные разъемы для присоединения патрубков.
Характеристики
| Наименование |
Номинальное давление, МПа |
||
|
10 |
20 |
32 |
|
| Давление на входе, МПаноминальное максимальное |
10 12,5 |
20 25 |
32 35 |
| Диапазон настройки давления, МПа |
0,5-12,5 |
2-25 |
5-35 |
|
Расход рабочей жидкости, л/мин номинальный |
40 80 |
||
| Максимальное превышение давления настройки при мгновенном возрастании давления, МПа |
2,5 |
||
| Момент силы, Нм |
0,6 |
||
| Масса (без рабочей жидкости), кг, не более, для исполнений:КПУ */* ВВ – *1 КПУ */* С – *1 КПУ */* Т – *1 |
0,240 1,6 1,85 |
||
