Клапан разъема 5Ы0.446.001ТУ

Голосов: 3
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

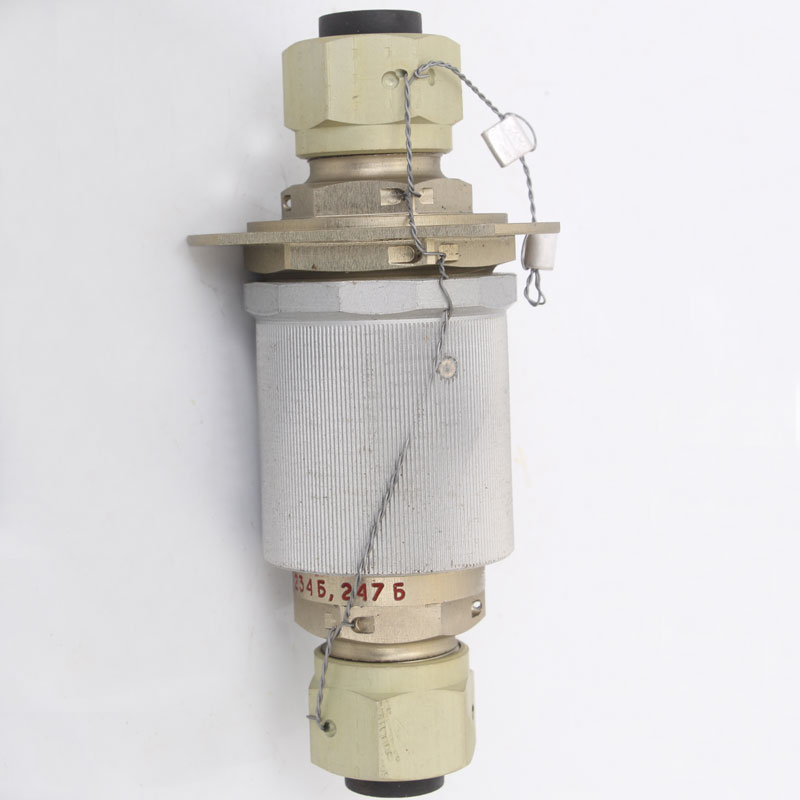

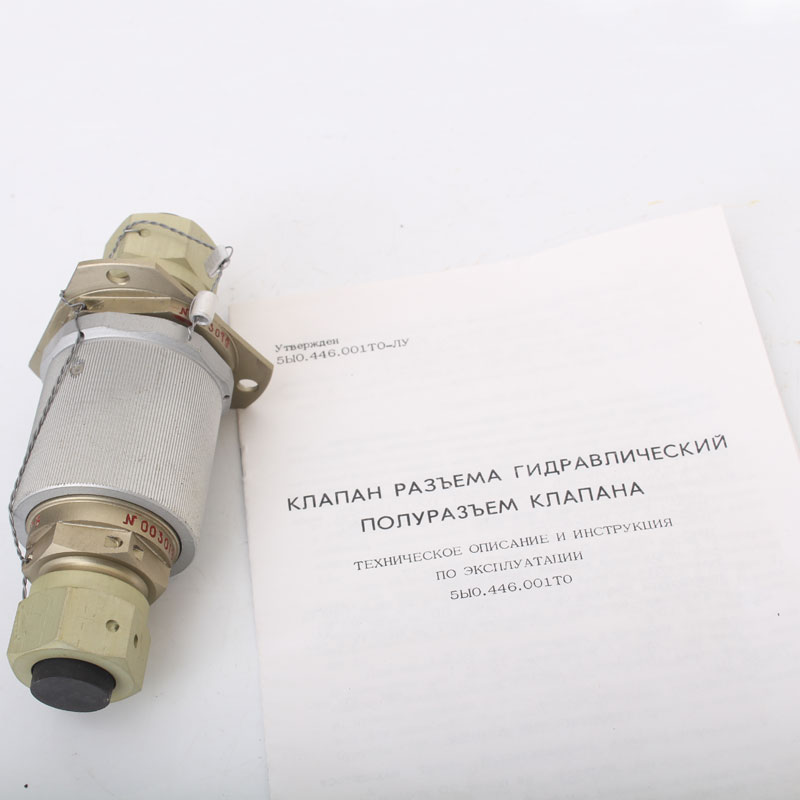

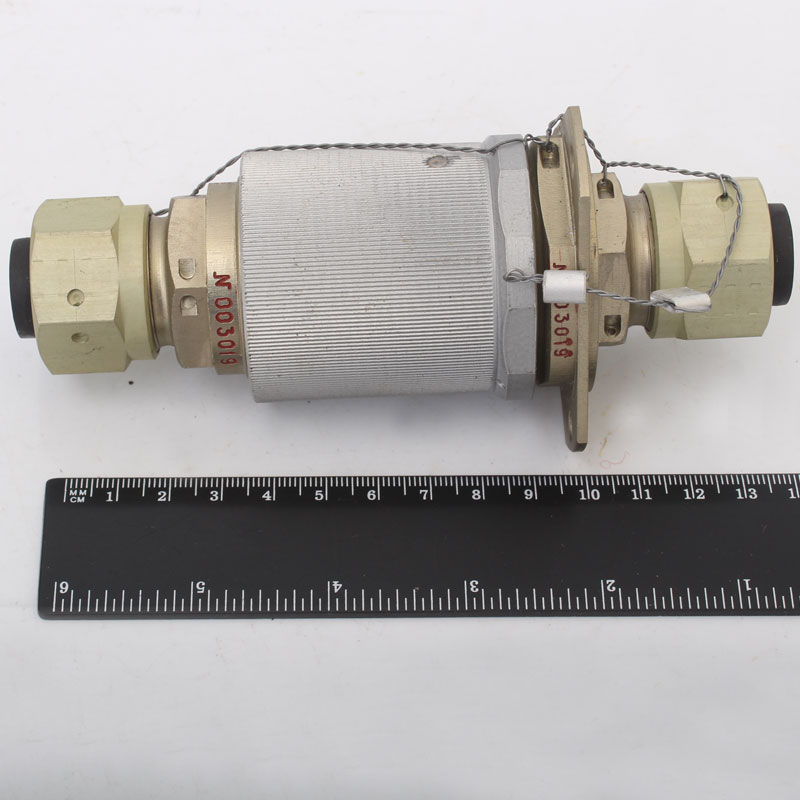

Гидравлический клапан разъема 5Ы0.446.001ТУ - быстроразъёмный клапан для гидравлических систем.

Назначение гидравлического клапана

Клапаны разъёма предназначены для установки в гидросистемы с целью возможности их быстрого и надёжного рассоединения/соединения под давлением без утечки рабочей жидкости. Применяются в химической промышленности, авиации и других отраслях, где необходимы герметичные быстроразъёмные соединения.

Клапаны разъёма производятся в цилиндрических разъёмных корпусах с применением алюминиевого сплава В95 и жаростойкой высоколегированной конструкционной стали 12Х18Н9Т. Для подключения в гидросистему используется фланцевый и безфланцевый способ присоединения.

Модели клапанов разьема

Гидравлические клапаны разъёма производятся в большом количестве модификаций, которые отличаются

  • способом присоединения,
  • диаметром условного прохода,
  • применяемым материалом.

Полный список модификаций клапанов представлен в технических характеристиках.

Характеристики

Тип клапана

Диаметр условного прохода

Материал

Обозначение

Клапаны с фланцевым присоединением

238

5,5 мм

12Х18Н9Т

5Ы4.465.013

239

9,5 мм

5Ы4.465.013-01

240

11,5 мм

5Ы4.465.013-02

241

15,5 мм

5Ы4.465.013-03

242

19 мм

5Ы4.465.013-04

243

24 мм

5Ы4.465.013-05

244

5,5 мм

алюминиевый сплав В95

5Ы4.465.015

245

9,5 мм

5Ы4.465.015-01

246

11,5 мм

5Ы4.465.015-02

247

15,5 мм

5Ы4.465.015-03

248

19 мм

5Ы4.465.015-04

249

24 мм

5Ы4.465.015-05

Клапаны безфланцевые

225

5,5 мм

12Х18Н9Т

5Ы4.465.012

226

9,5 мм

5Ы4.465.012-01

227

11,5 мм

5Ы4.465.012-02

228

15,5 мм

5Ы4.465.012-03

229

19 мм

5Ы4.465.012-04

230

24 мм

5Ы4.465.012-05

231

5,5 мм

алюминиевый сплав В95

5Ы4.465.014

232

9,5 мм

5Ы4.465.014-01

233

11,5 мм

5Ы4.465.014-02

234

15,5 мм

5Ы4.465.014-03

235

19 мм

5Ы4.465.014-04

236

24 мм

5Ы4.465.014-05

Безфланцевые полуразъёмы клапанов (тип А)

225 А

5,5 мм

12Х18Н9Т

5Ы4.465.034

226 А

9,5 мм

5Ы4.465.034-01

227 А

11,5 мм

5Ы4.465.034-02

228 А

15,5 мм

5Ы4.465.034-03

229 А

19 мм

5Ы4.465.034-04

230 А

24 мм

5Ы4.465.034-05

231 А

5,5 мм

алюминиевый сплав В95

5Ы4.465.037

232 А

9,5 мм

5Ы4.465.037-01

233 А

11,5 мм

5Ы4.465.037-02

234 А

15,5 мм

5Ы4.465.037-03

235 А

19 мм

5Ы4.465.037-04

236 А

24 мм

5Ы4.465.037-05

Полуразъёмы клапанов с фланцем (тип А)

238 А

5,5 мм

12Х18Н9Т

5Ы4.465.035

239 А

9,5 мм

5Ы4.465.035-01

240 А

11,5 мм

5Ы4.465.035-02

241 А

15,5 мм

5Ы4.465.035-03

242 А

19 мм

5Ы4.465.035-04

243 А

24 мм

5Ы4.465.035-05

244 А

5,5 мм

алюминиевый сплав В95

5Ы4.465.038

245 А

9,5 мм

5Ы4.465.038-01

246 А

11,5 мм

5Ы4.465.038-02

247 А

15,5 мм

5Ы4.465.038-03

248 А

19 мм

5Ы4.465.038-04

249 А

24 мм

5Ы4.465.038-05

Безфланцевые полуразъёмы клапанов (тип Б)

225 Б

5,5 мм

12Х18Н9Т

5Ы4.465.036

226 Б

9,5 мм

5Ы4.465.036-01

227 Б

11,5 мм

5Ы4.465.036-02

228 Б

15,5 мм

5Ы4.465.036-03

229 Б

19 мм

5Ы4.465.036-04

230 Б

24 мм

5Ы4.465.036-05

231 Б

5,5 мм

алюминиевый сплав В95

5Ы4.465.039

232 Б

9,5 мм

5Ы4.465.039-01

233 Б

11,5 мм

5Ы4.465.039-02

234 Б

15,5 мм

5Ы4.465.039-03

235 Б

19 мм

5Ы4.465.039-04

236 Б

24 мм

5Ы4.465.039-05

Полуразъёмы клапанов с фланцем (тип Б)

238 Б

5,5 мм

12Х18Н9Т

5Ы4.465.036

239 Б

9,5 мм

5Ы4.465.036-01

240 Б

11,5 мм

5Ы4.465.036-02

241 Б

15,5 мм

5Ы4.465.036-03

242 Б

19 мм

5Ы4.465.036-04

243 Б

24 мм

5Ы4.465.036-05

244 Б

5,5 мм

алюминиевый сплав В95

5Ы4.465.039

245 Б

9,5 мм

5Ы4.465.039-01

246 Б

11,5 мм

5Ы4.465.039-02

247 Б

15,5 мм

5Ы4.465.039-03

248 Б

19 мм

5Ы4.465.039-04

249 Б

24 мм

5Ы4.465.039-05
