Клапаны Т-31МС, Т-131МС, Т-32МС, Т-132МС

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Клапаны Т-31МС, Т-131МС, Т-32МС, Т-132МС с демпфером Ду50 Ру6,4МПа; Ду50 Ру10МПа; Ду80 Ру6,4МПа; Ду80 Ру10МПа предназначены для автоматического выпуска избытка среды в атмосферу при повышении заданного давления.

Устройство и принцип действия

Пружинные предохранительные клапаны являются полноподъемные прямого действия. Полноподъемность обеспечивается за счет динамического воздействия энергии струи пара на демпферную втулку. Выходной проход клапана в рабочем состоянии закрыт тарелкой силой пружины , несколько больше чем давление среды на тарелку снизу.

При повышении давления среды под тарелкой выше отрегулированного на клапане, тарелка начинает подниматься. Вытекающая среда воздействуя на демпферную втулку вызывает резкий подъем тарелки на высоту 0,24d.

Демпферная втулка выходит наружу и для предохранения от вывинчивания крепится к штоку специальным стопорным винтом.

С целью недопущения самовольного изменения величины затяга пружины предусмотрен защитный колпак, закрывающий нажимную втулку и конец рычага.

Специальные болты, крепящие защитный колпак пломбируются. Для ручного опробования клапанов, находящихся под давлением предусмотрен рычаг.

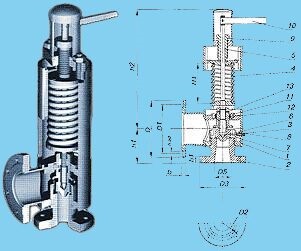

Габаритные и присоединительные размеры
Обозначение	Ду, мм	Ру, МПа	H	h	h1	D	D1	d	d1	b	D2	D3	d2	d3	b1	z	Масса, кг
Т-31мс-1	50	64	550	130	150	175	135	88	23	28	180	215	18	110	20	4	48,3
Т-31мс-2	50	64	550	130	150	175	135	88	23	28	180	215	18	110	20	4	48,9
Т-31мс-3	50	64	550	130	150	175	135	88	23	28	180	215	18	110	20	4	47,6
Т-32мс-1	80	64	580	160	200	210	170	121	23	30	240	280	23	150	25	8	77,4
Т-32мс-2	80	64	580	160	200	210	170	121	23	30	240	280	23	150	25	8	74,2
Т-32мс-3	80	64	580	160	200	210	170	121	23	30	240	280	23	150	25	8	73,4
Т-131мс	50	100	550	130	150	195	145	88	25	28	180	215	18	110	20	4	49,7
Т-132мс	80	100	580	160	200	230	180	121	25	34	240	280	23	150	25	8	80,4
