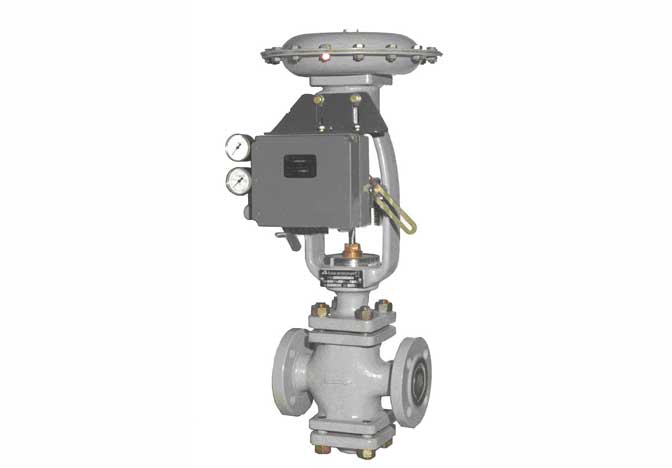

Клапан 25с48нж

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан регулирующий двухседельный 25с48нж предназначен для непрерывного регулирования расхода рабочей среды в системах управления технологическими процессами.

Технические характеристики
DN,мм PN,МПа Температура рабочей среды, С Средняя наработка на отказ,ч (циклов) Габаритные размеры и размеры присоединительных Масса кг, не более
L L1 H D D1 Без ответ. фланц. С ответ. фланц.
Клапан регулирующий двухседельный И65260 по ТУ 51-0303-15-98 с ребристой крышкой с мембранным механизмом (МИМ) 25с94(96)нж, 25нж94(96)нж
Материал корпусных деталей ст.25Л, 12Х18Н9ТЛ, 12Х18НМ3ТЛ
50 6,3 400 13000 (3250) 300 438 1042 47 58 65 82
80 380 530 1263 77 90 169 187
100 430 592 1427 94 110 172 195
150 550 762 1561 142 161 275 332
Клапан регулирующий двухседельный И65235 по ТУ 51-0303-14-98 с мембранным исполнительным механизмом (МИМ) 25с48(50)нж, 25нж48(50)нж с электрическим исполнительным механизмом (ЗИМ) 25с948нж, 25нж948нж
Материал корпускных деталей ст.25Л, 20ГМЛ, 12Х18Н9ТЛ, 12Х18НМ3ТЛ
25 1,6;2,5;4 + 200 + 300 + 500 13000 (3250) 160 240 760 25 33 35 41
6,3 210 330 38 44
40 1,6;2,5;4 200 300 890 38 46 40 45
6,3 260 388 44 54
50 1,6;2,5;4 230 330 930 48 58 58 74
6,3 300 438 62 79
80 1,6;2,5;4 310 430 1442 78 90 100 113
6,3 380 530 107 125
100 1,6;2,5;4 350 490 1528 96 110 160 177
6,3 430 592 172 199
150 1,6;2,5;4 480 620 1655 145 161 250 310
6,3 550 762 142 275 332
200 6,3 650 876 2065 198 222 500 573
250 1,6;2,5 730 886 2178 254 278 510 585
4;6,3 1016 256 610 770
