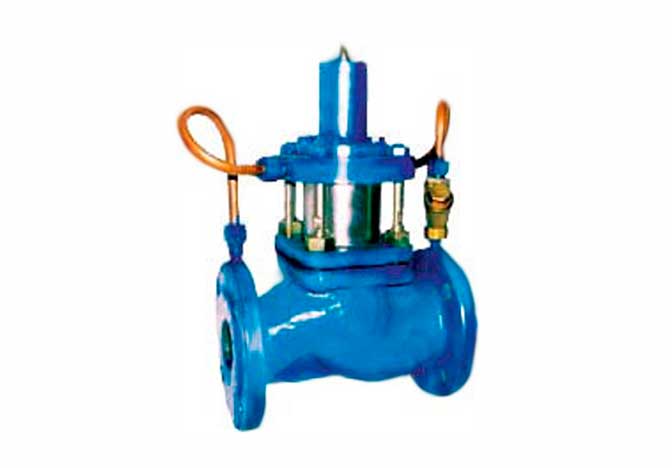

Регуляторы давления "До себя" с поршневым приводом

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регуляторы давления "До себя" с поршневым приводом предназначен для автоматического поддержания заданного давления на входе регулятора при переменном расходе и изменении выходного давления.

Технические характеристики
Параметры Значение
Условный диаметр Ду, мм 40-200
Рабочая среда  вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей
Условное давление рабочей среды Ру, МПа 1,6 (2,5; 4,0 - под заказ)
Температура рабочей среды, оС +10…150 - вода
-10…+ 80 - газы
Ду, мм 15 20 25 32 40 50 65 80 100 125 150 200
Диапазон настройки давления на входе регулятора, МПа (кгс/см2) 0,12…1,2 (1,2…12)
Коэффициент условной пропускной способности, Кvy, м3/ч 3,2 5,0 8,0 12,5 20 32 50 80 125 190 280 420
Зона пропорциональности, % от верхнего предела настройки не более 2,5
Зона нечувствительности,
% от верхнего предела настройки
не более 4
Постоянная времени, с не более 16
Минимальный перепад давления на клапанной тарели*, МПа 0,03 (0,3) 0,08(0,8) 0,06(0,6) 0,05(0,5) 0,03(0,3)

Особенности

  • Регулятор давления "До себя" с поршневым приводомявляется устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.
  • Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».
Габаритные размеры
Ду Исполнение под приварку Исполнение фланцевое
мм Масса, кг мм Масса, кг
L H А d2 d3 L H A D1 D2 d1 n
15 280 204 150 15 21 6,9 228 204 150 65 95 14 4 8,0
20 294 205 150 20 27 7,0 256 205 150 75 105 14 4 8,5
25 314 212 160 25 32 7,5 264 212 160 85 115 14 4 10,1
32 336 215 190 32 40 8,2 298 215 190 100 135 18 4 14,4
40 - - - - - - 200 276 - 110 145 18 4 16
50 - - - - - - 230 279 - 125 160 18 4 17.5
65 - - - - - - 290 312 - 145 180 18 4 31
80 - - - - - - 310 355 - 160 195 18 4 35
100 - - - - - - 350 362 - 180 215 18 8 45.5
125 - - - - - - 400 385 - 210 245 18 8 65
150 - - - - - - 480 437 - 240 280 22 8 100
200 - - - - - - 600 562 - 295 335 22 12 165
