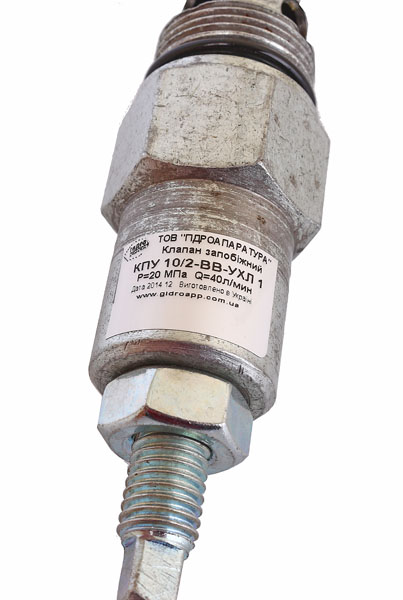

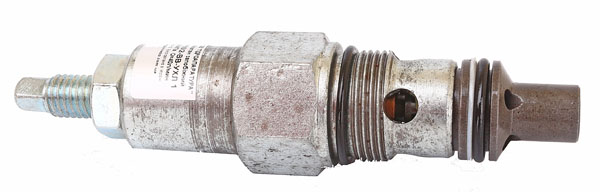

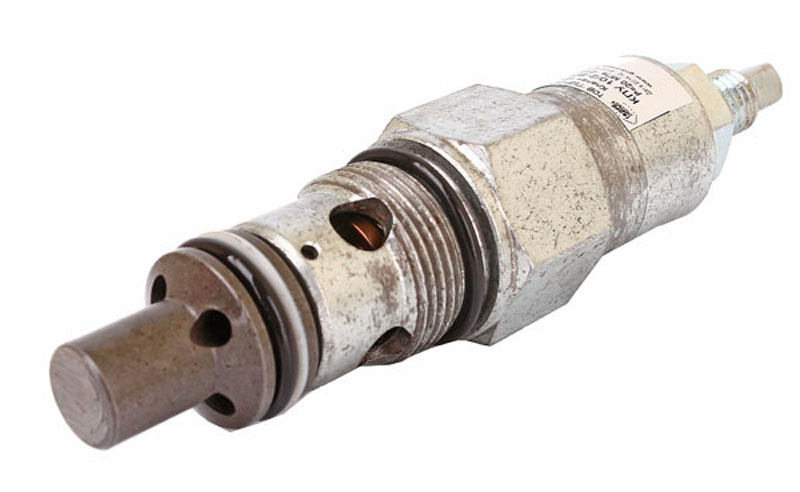

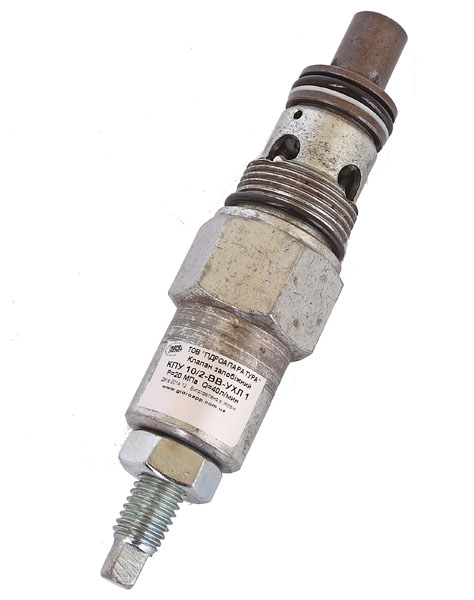

Клапаны КПУ 10/1-ВВ
Описание
Клапаны КПУ 10/Х-ВВ-УХЛ1, где Х – 1; 3; 04 предназначены
- для защиты гидравлических систем от чрезмерного давления рабочей жидкости,
- поддержания в системе требуемой величины давления.
Устройство и работа
Корпус клапанов КПУ-10/1-ВВ производится из металла в климатическом исполнении УХЛ1. Монтаж устройства производится путём вкручивания в гидросистему при помощи нарезанной на нём резьбы.

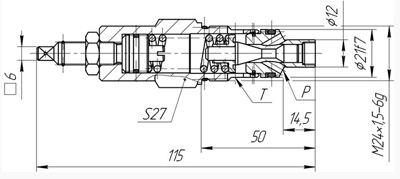

Рис.1 Габаритные и установочные размеры Клапана КПУ-10/1-ВВ
Характеристики
| Наименование параметров | Норма для исполнения по условному проходу, мм | |||||||
| 10 | 20 | 32 | ||||||
|
Давление на входе, мПа номинальное максимальное |
10 12,5 |
20 25 |
32 35 |
|||||
| Диапазон настройки давления, мПа |
0,5 12,5 |
2 25 |
5 35
|
|||||
| Расход рабочей жидкости, л/мин |
4 10 |
20 35 |
40 80 |
|||||
| Макс. превышение давления настройки, мПа | 2,5 | 2,5 | 2,5 | |||||
| Момент силы, Нм | 0,6 | 0,6 | 0,6 | |||||
Модификации
Клапаны КПУ выпускаются в таких модификациях:
- 10/1-ВВ-УХЛ1,
- КПУ 10/3-ВВ-УХЛ1,
- КПУ 10/04-ВВ-УХЛ1
