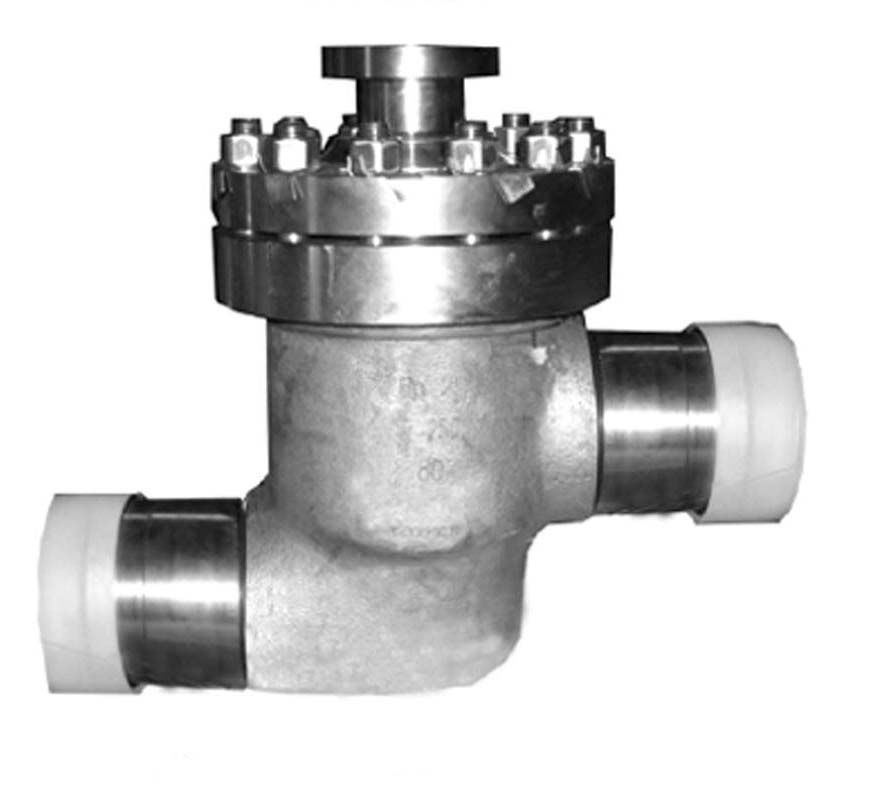

Клапан сильфонный регулирующий АИ 11

Average: 10 (1 vote)
Категория:

Клапан сильфонный регулирующий АИ 11 предназначены для использования в качестве регулирующих устройств в системах и оборудованииАЭС с реакторами ВВЭР

Технические характеристики
Пропускная характеристика клапана специальная строго монотонная
Направление подачи рабочей среды под золотник

Способ управления

  • с ручным управлением;
  • дистанционное (под муфту шарнирную);
  • с электроприводом.

Усилие на маховике клапана с ручным управлением не превышает:

  • при перемещении запорного устройства - 295 Н (29,5 кгс);
  • при отрыве или дожатии запорного устройства - 735 Н (73,5 кгс).

Клапаны с управлением электроприводом комплектуются электроприводами по ТУ3791-003-38959426-2007 Клапаны с электроприводом допускают возможность поворота привода относительно оси шпинделя клапана на угол кратный 45°.

Условия эксплуатации

Место установки

  • технологические системы атомных станций.

Присоединение к трубопроводу

  • под приварку.

Установочное положение на трубопроводе:

  • для клапанов с электроприводом - любое в верхней полусфере относительно

горизонтальной плоскости (рекомендуемое - вертикальное);

  • для клапанов с ручным и дистанционным управлением - любое.
