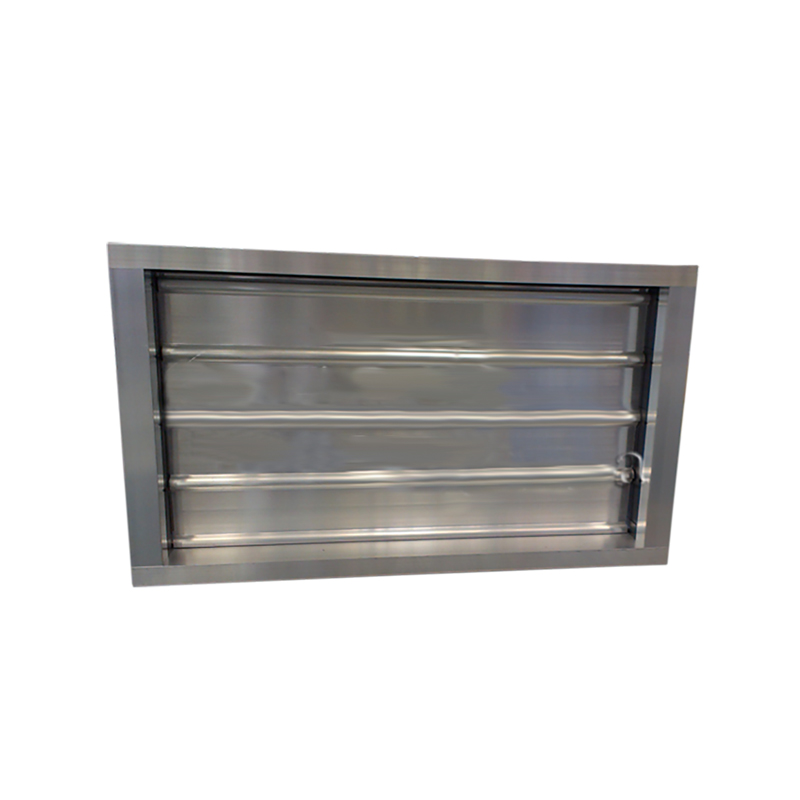

Клапан обратный "КОЛ"

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан обратный "КОЛ" предназначен для предотвращения перетекания воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к алюминию и алюминиевым сплавам не выше агрессивности воздуха с температурой до 60°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 , через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединении последних к коллекторам.

Конструктивное исполнение

Конструкция клапана обратного (лепесткового) "КОЛ" предполагает корпус прямоугольного сечения, выполненный из алюминиевого профиля, в подшипниках скольжения которого на осях закреплены лопатки, также выполненные из алюминиевого профиля. Наличие подшипников обеспечивает свободное открытие клапана в условиях отрицательных температур наружного воздуха при периодической работе вентиляторов. Под действием воздушного потока при включенном вентиляторе лопатки поддерживаются в открытом положении.

Также клапан "КОЛ" используется с целью предотвращения попадания наружного воздуха и атмосферных осадков в помещения после отключения вентиляторов. Скорость воздуха, проходящего через сечение клапана, не должна превышать 12 м/сек. После отключения вентилятора лопатки автоматически возвращаются в исходное положение и перекрывают сечение клапана.

Клапан обратный (лепестковый) "КОЛ" может применяться как в качестве жалюзийных инерционных решеток, так и вместо лепестковых клапанов типа "КЛ" или "ТЮЛЬПАН".

Характеристики

Технические характеристики
Параметры Значения
Тип клапана обратный (лепестковый)
Исполнение общепромышленное
Рабочее давление до 1500 Па
Минимальная скорость потока:
  • на вертикальных участках
  • на горизонтальных участках
не менее 3 м/с
не менее 4 м/с
Класс уровня протечки 0, требование не предъявляется
Вариант раскрытия лопаток только вертикально или горизонтально на вытяжку
Пространственная ориентация не зависит
Вид климатического исполнение У
Категория размещения 2 или 3
Теплопроводность требование не предъявляется
