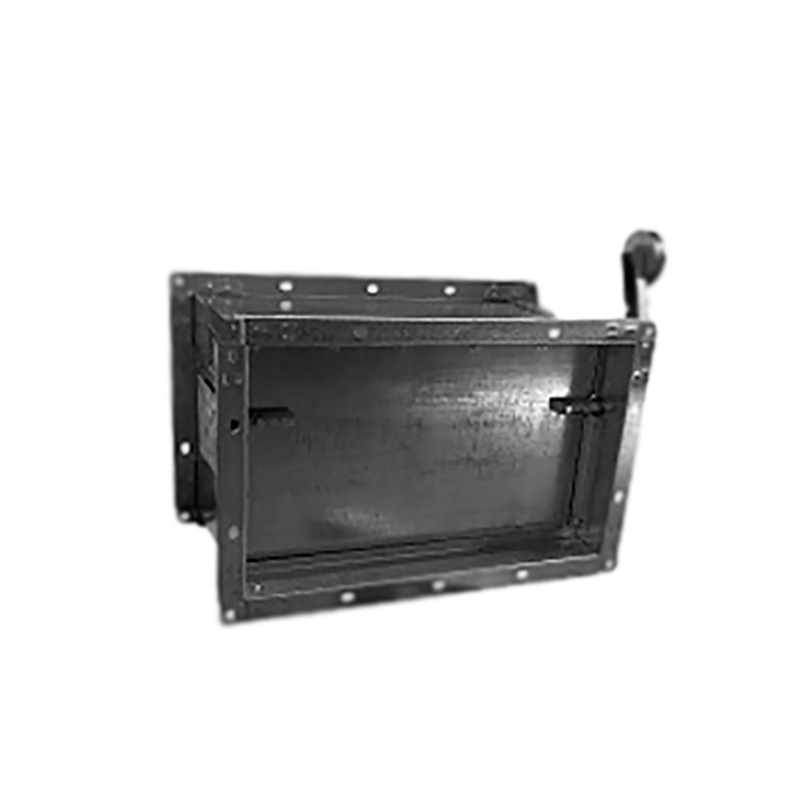

Клапан обратный "Клара"

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан обратный "Клара" предназначен для автоматического перекрытия сечения воздуховода с целью исключения свободного перетекания воздуха в вентиляционных системах при неработающем вентиляторе.

Конструктивное исполнение

Обратные клапаны "Клара" состоят:

  • прямоугольные - из четырехстенного коробчатого корпуса и простых листовых створок, выполненных из оцинкованной стали,
  • круглые - из цельнокатаного круглого корпуса и простой листовой створки также выполненных из оцинкованной стали.

Основным отличием от других равнозначных типопредставителей клапанов "Клара" является усиленный корпус, позволяющий выдерживать кратковременные силовые нагрузки и дополнительно защищенный от возможных перекосов при их монтаже. На боковой поверхности имеется настраиваемый против овес для обеспечения возможности регулировки клапана при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации.

Клапан "Клара-Крос" имеет конструктивные отличия от стандартных исполнений клапана "Клара". Так, в конструкции обратного клапана "Клара-Крос" предусмотрено отсутствие подвижных частей с наружной стороны клапана, что позволяет устанавливать этот клапан в вентиляционную шахту с заделкой. Т.е. внешний габарит "Клара-Крос" значительно меньше клапанов "Клара" имеющих противовес, установленный снаружи (у "Клара-Крос" - противовес устанавливается непосредственно на створку внутри клапана). Это обстоятельство, однако, накладывает ограничение на требования к пространственной ориентации: клапан "Клара-Крос" в отличие от клапанов "Клара" может использоваться только на вертикальных участках вентиляционных шахт и воздуховодов при горизонтальном положении лопатки в закрытом состоянии

Характеристики

Параметры Значения
Назначение обратный (лепестковый)
Рабочее давление до 800 Па
Скорость потока воздуха:
  • на вертикальных участках
  • на горизонтальных участках
4...12 м/с
6...12 м/с
Класс уровня протечки 0 (требование не предъявляется)
Пространственная ориентация:
"Клара"
"Клара-Крос"
не зависит
горизонтально
Климатическое исполнение УХЛ
Категория размещения 2, 3
Теплопроводность требование не предъявляется

Модификации

Клапан обратный "Клара" изготавливается в таких типоисполнениях:

  • общепромышленное (Н),
  • коррозионностойкое (К).
