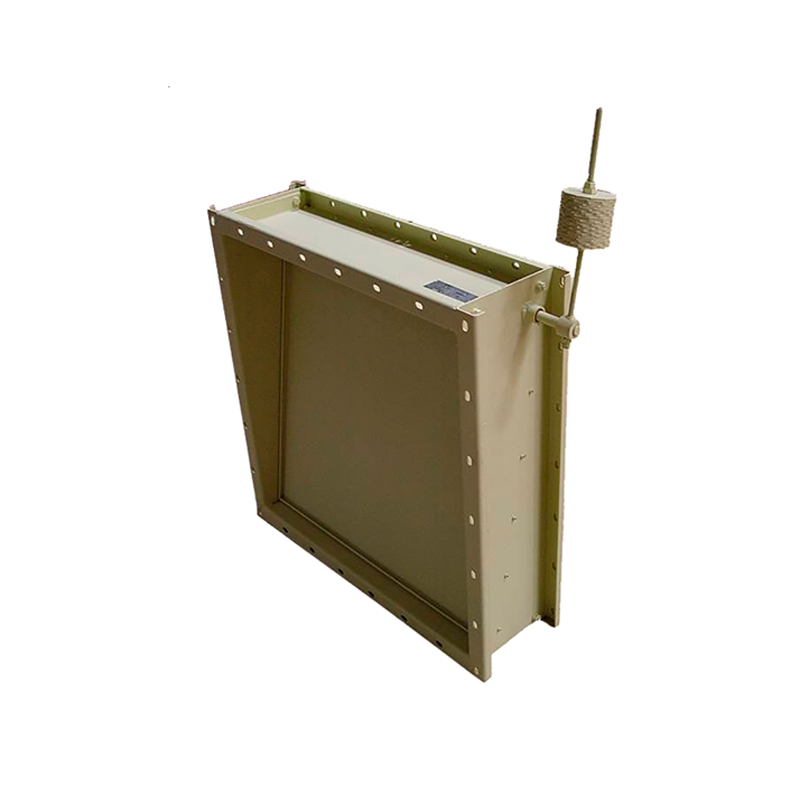

Клапан обратный сейсмостойкий Нерпа-КО

Клапан обратный сейсмостойкий Нерпа-КО предназначен для автоматического перекрытия воздуховодов при отключении вентилятора.

Конструктивное исполнение

Обратные клапаны НЕРПА-КО состоят:

• прямоугольные - из усиленного сварного четырехстенного коробчатого корпуса, выполненного из нержавеющей ил и низколегированной толстолистовой стали,
• круглые - из цельнокатаного круглого корпуса (т.е. фланец заслонки выполнен «зацело» с основным материалом корпуса и не имеет никакого сварного соединения, что существенно повышает жесткость и геометрию корпуса), створка всех таких клапанов - также выполняется полой коробчатой формы из нержавеющей или низколегированной толстолистовой стали.

Примыкание створок выполнено в форме замкового уплотнения. По торцам корпуса используется амортизирующее уплотнение.

Подшипниковые узлы выполняются с использованием самоустанавливающихся подшипников качения, защищающих оси створок клапана от перекоса под воздействием давления. На боковой поверхности обратных клапанов имеется усиленный настраиваемый противовес для обеспечения возможности регулировки обратного клапана при монтаже в зависим ости от плоскости установки, что позволяет данным клапанам сохранять работоспособность вне зависимости от пространственной ориентации.
