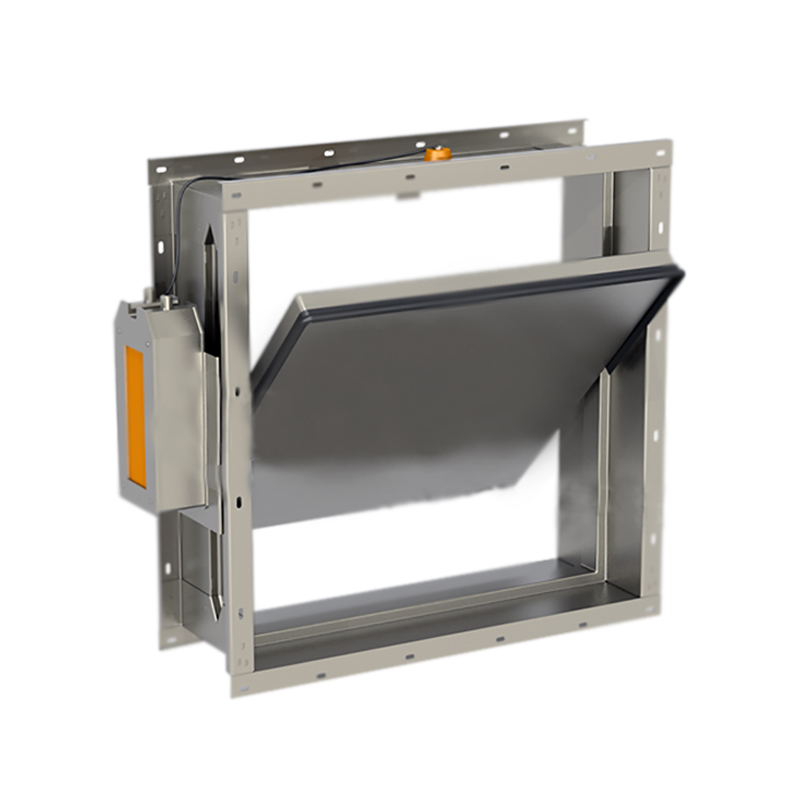

Клапаны противопожарные КПУ-1Н

Average: 8 (1 vote)
Категория:

Клапаны противопожарные КПУ-1Н предназначены для автоматического перекрытия проемов в ограждающих строительных конструкциях, для перекрытия технологических проемов и проемов в местах прохода вентиляционных каналов через междуэтажные перекрытия, стены, перегородки, а также для перекрытия проемов в ограждающих конструкциях приточно-вытяжных каналов противодымной вентиляции.

Устройство и принцип действия

В зависимости от назначения клапаны серии КПУ оснащаются:

  • Назначение "О":
  • электроприводом со встроенной возвратной пружиной с терморазмыкающим устройством дублирующего действия (для исполнения «Н», «МС»);
  • электромагнитом с возвратной пружиной и плавкой вставкой (72° С) (только для исполнения «Н»);
  • Назначение "Д":
  • электроприводом типа «открыто/закрыто» (в исполнении "В" - без терморазмыкающего устройства);
  • электромагнитом с возвратной пружиной (только для исполнения «Н»).

Приведение клапана в рабочее положение осуществляется:

  • в автоматическом режиме - дистанционно с помощью электропривода (приведение клапана в рабочее или охранное положение может осуществляться полностью дистанционно с пульта управления или вручную с использованием рукоятки ручного взвода, всегда входящей в комплект обязательной поставки к электроприводу);
  • в полуавтоматическом режиме - с помощью электромагнитного привода совместно с возвратной пружиной (только для исполнения «Н») (приведение клапана в рабочее положение осуществляется при подаче токового импульса на электромагнит, возврат клапана в охранное положение происходит только вручную с помощью рукоятки, поставляемой по заказу или через монтажный лючок в воздуховоде).

Механизм аварийного срабатывания клапанов КПУ-1Н:

  • при оснащении электроприводом, лопатки клапана автоматически устанавливаются в нормальное (охранное) положение (нормальное или охранное положение клапана - это состояние клапана вне огневого воздействия (состояние поставки) (клапан О - открыт, Д - закрыт). Электропривод с возвратной пружиной (только для клапанов О) нормально (в охранном положении) постоянно находится под напряжением, электропривод «открыто/закрыто» (только для клапанов Д) после срабатывания в нормальном (охранном) положении обесточивается. Далее, при аварийном срабатывании: электропривод с возвратной пружиной отключается от питания, на электропривод «открыто/закрыто» подается питание и лопатки клапана автоматически устанавливаются в рабочее положение (рабочее или аварийное положение клапана - это состояние клапана при непосредственном огневом воздействии (состояние пожара) за счет энергии пружины или энергии двигателя привода соответственно. При отключении напряжения питания не связанного с пожаром и последующего его включения на приводе с возвратной пружиной лопатки клапана возвращаются в нормальное (охранное) положение. В случае использования привода типа «открыто/закрыто» управление лопатками в клапане происходит путем подачи напряжения на соответствующие группы контактов электропривода;
  • при оснащении электромагнитным приводом лопатки устанавливаются в рабочее положение за счет энергии пружины реализующейся при подаче электрического импульса на электромагнит. Длительность импульса питания не должна превышать 10 сек.
Параметры Значения
Приведенное сопротивление дымогазопроницанию при температуре 20° С в закрытом положении клапана, кг-1 м-1 8000/Fкл*
Инерционность срабатывания, секунд, не более:
  • с электромагнитом
  • c электроприводом с пружинным возвратом
  • с реверсивным электроприводом «открыто-закрыто»
5
20
200
Номинальное напряжение питания:
  • для питания электропривода клапана, В
  • для питания электромагнита клапана, В
=(»)24 или »220 (50 Гц)
=24 или »220 (50 Гц)
=(»)24 или »220 (50 Гц)
Потребляемая мощность, Вт, не более:
  • электропривода
  • электромагнита
24 В 220 В
7 8
48 440
Степень защиты корпуса электропривода или взрывозащищенной оболочки IP66
Средний срок службы клапана при отсутствии огневого воздействия, лет, не менее 6

Клапаны серий КПУ-1Н могут изготавливать в канальном, стеновом или ниппельном исполнении.

Канальное исполнение подразумевает наличие у корпуса двух присоединительных фланцев для встраивания в вентиляционный канал (систему воздуховодов) и наружное размещение элементов исполнительного механизма для удобства их обслуживания с внешней стороны. В канальном исполнении могут изготавливать клапаны как круглого, так и прямоугольного сечения.

Стеновое исполнение подразумевает наличие у корпуса одного присоединительного фланца и отсутствие любых подвижных частей и элементов с наружной стороны клапана для удобства заделки клапана непосредственно в стеновой проем. В стеновом исполнении могут изготавливать клапаны только прямоугольного сечения.

Ниппельное исполнение подразумевает ниппельный вариант исполнения корпуса для встраивания в вентиляционный канал и наружное размещение элементов исполнительного механизма для удобства их обслуживания с внешней стороны. В ниппельном исполнении могут изготавливать клапаны только круглого сечения.
