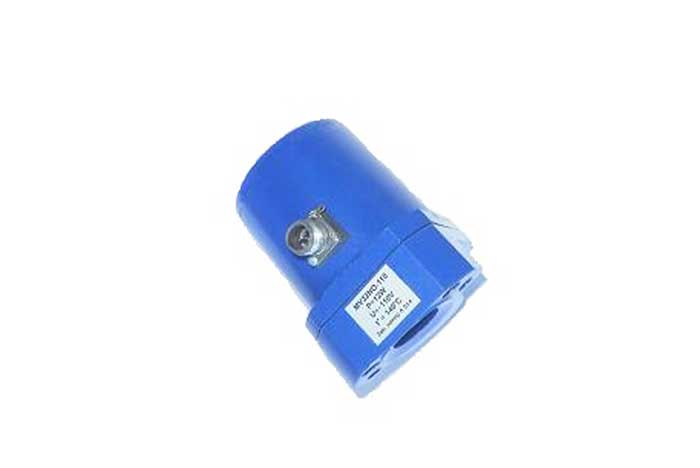

Клапан MV 32 NO-110
Описание
Клапан MV 32 NO-110 предназначен для контроля температуры и протекания различных флуидов, предназначенных для автоматики, пневматики, гидравлики и бытовой техники.
Область применения
Клапан широко используется в теплотехнике, машиностроении, в химической, пищевкусовой промышленности, приборостроении, электронике, бытовой технике, а именно: в системах отопления, водоснабжения и водоподготовки, системах автоматического управления подачей топлива (нефтепродуктов и природного газа), реагентов, воздуха и других сред.
Устройство и принцип действия
Клапан MV 32 NO-110 осуществляет свой ход (закрывается) в момент подачи электрического тока на катушку (электромагнит) и является релейным органам для дистанционного управления и регулирования.
| Параметр | Значение |
| Условный проход | 32 мм |
| Рабочая среда | вода по ГОСТ 2874-82 |
| Температура воды в трубопроводе | до 14оС |
| Коэффициент сопротивления, отнесенный к площади прохода по седл | не более 3,0 |
| Пропус среды в затворе | не более 0,1 литр/час |
| Пропуск среды в разъемных соединения | не допускается |
| Напряжение питания | 110 В |
| Номинальная потребляемая мощность | 12 Вт |
| Электроклапан при ном. напряжении питания Uном блокирует давление | 1400 мм вод. ст. при напряжении питания, равном 0,75 U ном. -800 мм вод. ст. |
| Режим работы | продолжительный |
| Исполнение электроклапана по направлению движения рабочей среды на входе и выходе | проходной |
| Присоединение к трубопроводу | линзовое |
| Присоединение к источнику питания | разъемное |
| Габаритные размеры | высота – 15 см ширина – 10,5 см |
| Масса | 5,7 кг |
