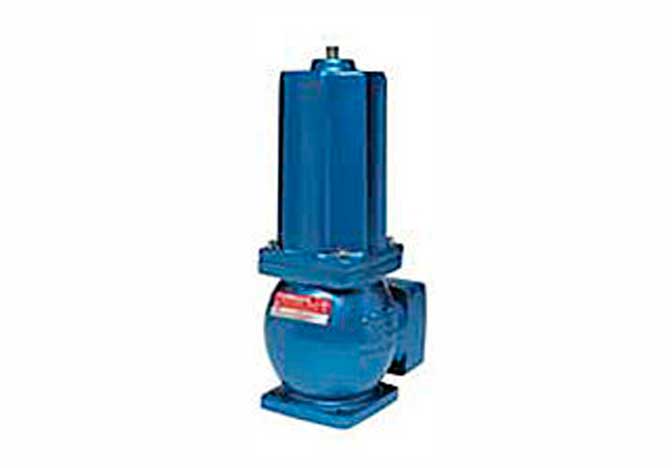

Обводной дифференциальный клапан В177

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Обводной дифференциальный клапан В177 предназначен для предохранения нагнетательных насосов, работающих в диапазоне производительности 9.1 - 79.5 м/час.

Область применения

Обводной дифференциальный клапан применяется в насосах используемых для наполнения и опорожнения больших емкостей. Также применять в качестве дифференциального обратного клапана для обеспечения соответствующего давления на измерительных приборах.

Технические характеристики
Параметр Значение
ВХОД, мм (дюймы) 32, 40, 50, 65 (1 ”, 1 ”, 2", 2 ”)
ВЫХОД, мм (дюймы) 32, 40, 50, 65 (1 ”, 1 ”,2", 2 ”)
Фланцевое соединение, мм (дюймы) 50, 65 (2", 2 ”)
Перепад давления, бар 0.7 – 11.0

Конструктивное исполнение

Обводной дифференциальный клапан В177 состоит из:

  1. Прокладки регулировочного винта.
  2. Установочного кольца.
  3. Гнезда пружины.
  4. Регулировочного винта.
  5. Крышки.
  6. Заводского щитка.
  7. Болта.
  8. Заглушки (спуск масла 1/4" NPT).
  9. Гайки.
  10. Корпуса.
  11. Таблички с инструкциями.
  12. Таблички пружины.
  13. Пружины.
  14. Отверстия для соединения с секцией газовой фазы емкости.
  15. Прокладки круглого сечения.
  16. Втулки.
  17. Подкладки.
  18. Гнезда.
  19. Установочной пластины.
