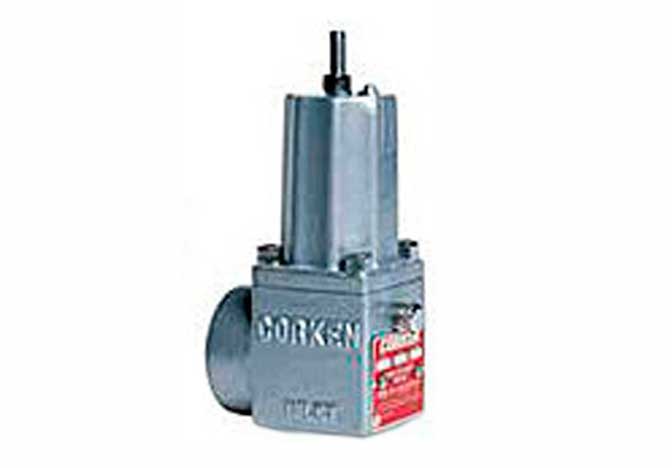

Клапан регулирования потока Т166

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан регулирования потока Т166 предназначен для работы с летучими жидкостями при высоком давлении.

Область применения

Клапан регулирования потока применяется на насосах с высокой производительностью для наполнения разного размера емкостей и баллонов, применяемых на газовозах или на карусельных установках для наполнения газовых баллонов.

Устройство и принцип действия

По сравнению с В177, клапан Т166 открывается постепенно, по мере роста давления, для регулировки потока путем плавного непрерывного отвода избытка перекачиваемого вещества обратно в емкость, из которой оно перекачивается. Постоянный внутренний сброс в этом клапане выводит пар.

В автоцистерне (вместе с насосом) контролирует спускное давление насоса и перепускает чрезмерное количество жидкости обратно в автоцистерну. Он также подходит для работы с любым нагнетательным поршневым насосом, в пределах его производительности, и используется во многих стационарных установках.

Технические харакетеристики
Параметр Значение
ВХОД, мм (дюймы) 32, 40 (1 ”, 1 ”)
ВЫХОД, мм (дюймы) 32, 40 (1 ”, 1 ”)
Фланцевое соединение, мм (дюймы) нет
Перепад давления, бар 1.7 – 15.5

Конструктивное исполнение

Клапан Т166 состоит из:

  1. Регулировочного винта,
  2. Стопорной гайки,
  3. Крышки,
  4. Пломбы пружины,
  5. Прокладки круглого сечения,
  6. Уравнительной пружины,
  7. Винта с граненым отверстием в головке,
  8. Прокладки круглого сечения,
  9. Клапана,
  10. Корпуса.
