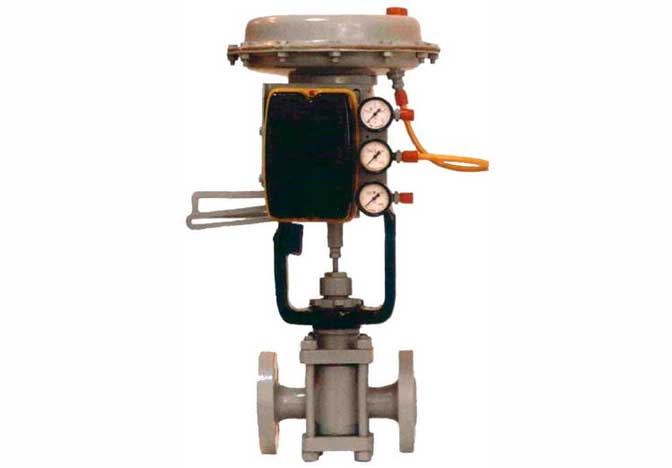

Клапаны малых расходов ПОУ-7 - ПОУ-12
Описание
Клапаны малых расходов ПОУ-7 - ПОУ-12 предназначены для регулирования расхода потока жидкостей, паров и газов, не агрессивных к материалам регулирующего органа.
| Тип | PN, МПа |
DN, мм |
Температура среды, 0C | Материал | Исполнение | Условная пропускная способность, м3/ч |
Масса, кг |
|
| рабочей | окружающей | |||||||
| ПОУ-7 | 6,4 | 15 | от -40 до +225 | от -30 до +50 | сталь 20, 12Х18Н10Т |
проходное муфтовое |
0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 |
16,4 |
| 20 | 1,6; 2,5 | 19,4 | ||||||
| ПОУ-8 | 16 | 15 | сталь 20, 12Х18Н10Т, 10Х17Н13М2Т |
проходное фланцевое |
0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 |
19,1 | ||
| 20 | 1,6; 2,5; 4,0; 6,3 | 22,8 | ||||||
| ПОУ-9 | 15 | от +225 до +450 | сталь 20, 12Х18Н10Т |
0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 |
23,6 | |||
| 20 | 1,6; 2,5; 4,0; 6,3 | 25,0 | ||||||
| ПОУ-10 | 6,4 | 15 | от -40 до +225 | угловое муфтовое |
0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 |
16,4 | ||
| 20 | 1,6; 2,5 | 19,4 | ||||||
| ПОУ-11 | 16 | 15 | сталь 20, 12Х18Н10Т 10Х17Н13М2Т |
угловое фланцевое |
0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 |
22,9 | ||
| 20 | 1,6; 2,5; 4,0; 6,3 | 22,3 | ||||||
| ПОУ-12 | 15 | от +225 до +450 | сталь 20, 12Х18Н10Т |
0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 |
22,9 | |||
| 20 | 1,6; 2,5; 4,0; 6,3 | 24,1 | ||||||
Конструктивное исполнение
МИМ (мембранно-пружинный исполнительный механизм) преобразует изменение входного сигнала в перемещение штока, который жестко связан с затвором регулирующего органа.
В конструкции регулирующего органа применена спирально навитая прокладка, обеспечивающая уплотнение по трем поверхностям с помощью одного комплекта крепежных деталей.
Действие исполнительного устройства основано на изменении гидравлического сопротивления регулирующего органа в зависимости от перемещения затвора. При отсутствии сжатого воздуха в рабочей полости МИМ пружина перемещает шток в крайнее положение:
- верхнее - в нормально открытых,
- нижнее - в нормально закрытых исполнительных устройствах.
МИМ может быть укомплектован позиционером, который предназначен для обеспечения точности и увеличения перестановочного усилия.
В исполнительных устройствах типов ПОУ-9, ПОУ-12 введены лубрикаторы, предназначенные для подачи смазки в сальниковую камеру.
| Наименование изделия | Размеры, мм | |||
| h | L | l | H | |
| ПОУ-7 | 70 | 130 | - | 541 |
| 555 | ||||
| ПОУ-8 | 180 | - | 541 | |
| 190 | 555 | |||
| ПОУ-9 | 90 | 235 | 635 | |
| 95 | 680 | |||
| ПОУ-10 | 70 | - | 565 | |
| 585 | ||||
| ПОУ-11 | 100 | - | 565 | |
| 585 | ||||
| ПОУ-12 | 180 | 235 | 665 | |
| 685 | ||||
