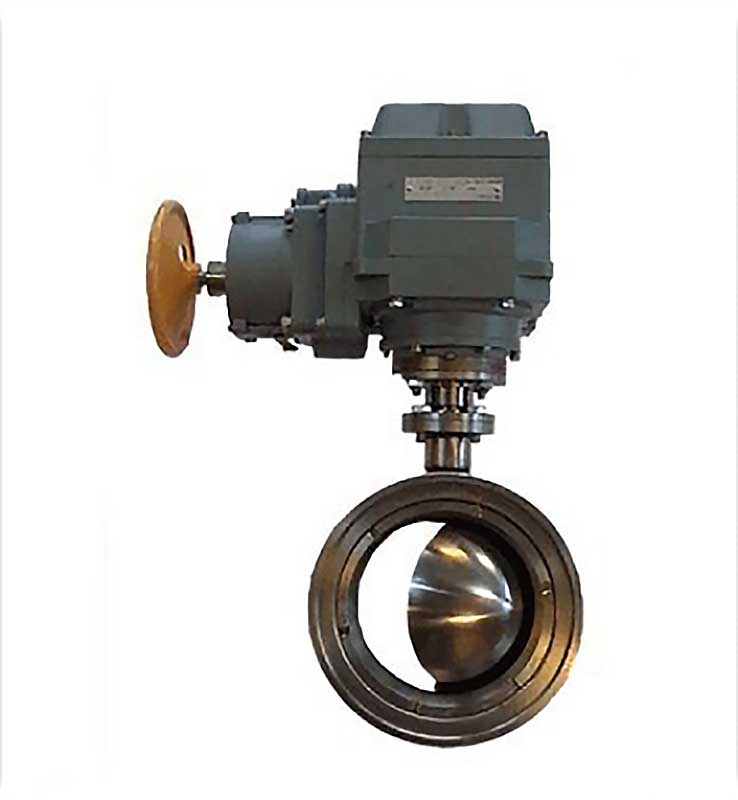

Клапан сегментный регулирующий «КСР»

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Клапан сегментный регулирующий «КСР» предназначен для контроля потока жидкотекущих сред с помощью клапана КСР основного на изменении местного гидравлического сопротивления в протекающий среде, за счет изменения проходного сечения устройства.

Достоинства

высокая надежность;
малое гидравлическое сопротивление;
компактность конструкции;
коррозионная стойкость материалов, контактирующих с регулируемой средой;
универсальность применения (клапан может комплектоваться электрическим или пневматическим исполнительным механизмом).

Технические характеристики
Условное давление среды, МПа	до 1,6
Перепад давления на клапане, МПа	до 0,5
Температура среды, °С	до +150
Тип конструкции	прямоточный
Монтаж	фланцевый
Материал деталей, контактирующих с регулируемой средой	фторпласт, титановые сплавы спецстали
Клапаны выпускаются на диаметры условного проходного сечения, Ду, мм	25, 32, 50, 80, 100, 150, 200, 250, 300
Клапаны выпускаются двух типов:
с поршневым пневмоприводом (ПП)	КСР-П
с электроприводом (МЭО)	КСР-Э
Поршневой пневмопривод имеет диапазон изменения командного сигнала, МПа	0,02 — 0,1
Давление воздуха питания, МПа	0,25 — 0,6
Электропривод	типа МЭОФ (напряжение питания 220/380 В, 50 Гц)
Командный сигнал постоянного тока, В	24

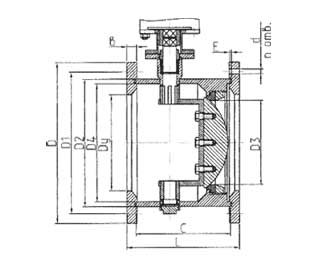

Габаритные и присоединительные размеры клапана
Dy, мм	Размеры, мм											N
	D	D1	D2	D3	D4	D5	b	C	E	L	D
25	115	85	48	20	40	110	12	66	5	196	13	4
32	135	100	56	30	46	110	14	66	5	215,55	18	4
50	160	125	76	42	65	110	19	88	5	221	18	4
80	195	160	102	62	91	110	21	100	5	251,5	18	4
100	205	170	118	80	100	120	15	120	5	255,5	18	4
150	260	225	196	130	180	120	17	156	5	331	18	8
200	335	295	265	175	246	120	20	190	5	393,5	23	8
250	390	350	316	220	296	120	23	202	5	448	23	12
