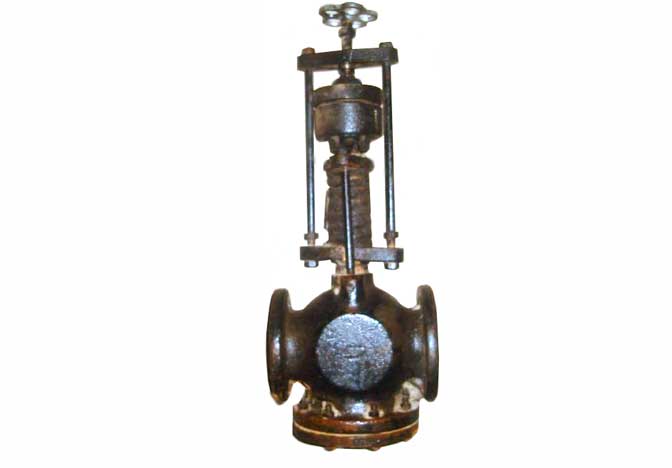

Клапан редукционный 18Ч2БР

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан редукционный 18Ч2БР применяется на трубопроводах для снижения и поддержания пониженного давления воды и пара рабочей температурой до 225 °С.

Технические характеристики

  • Температура окружающей среды от -15 до +50 °С.
  • Давление:
    • Ру - 1,6 (16),
    • Рпр - 2,4 (24),
    • Рр при +225 °С 1,45 (14,5).
  • Изготовление и поставка—по ТУ 26-07-1032—70.
  • Средний срок службы — не менее 3 лет.
  • Средний ресурс — не менее 18 000 ч.
  • Наработка на отказ — не менее 4000 ч.
  • Степень неравномерности действия регулятора составляет не более 15 % от первоначально отрегулированного давления.
Параметры
Dy, мм Пределы регулирования, МПа Порог чувствительности, МПа Масса, кг
Исполнение
А Б В Г
25 0,2-0,5 0,5-1 - - 0,07 6,4
50 0,2-0,4 0,4-0,7 0,7-1 - 0,05 17,2
80 0,2-0,4 0,4-0,6 0,6-0,8 0,8-1 0,05 44
100 0,2-0,4 0,4-0,6 0,6-0,8 0,8-1 0,03 62
125 0,2-0,4 0,4-0,6 0,6-0,8 0,8-1 0,03 93
150 0,2-0,4 0,4-0,6 0,6-0,8 0,8-1 0,03 123

Конструктивное исполнение

Детали клапана редукционного 18Ч2БР изготовлены из:

  • корпус, крышка, маховик - чугун;
  • клапан, втулка - латунь;
  • шпиндель, штанга - сталь;
  • пружина - пружинная сталь 60С2А.

Регуляторы устанавливаются на горизонтальном трубопроводе, пружиной вниз. Изготовляются в исполнениях А, Б, В и Г и поставляются настроенными на нижний предел отрегулированного давления для данного исполнения. Степень неравномерности действия регулятора составляет 20% от первоначально отрегулированного давления.

Габаритные размеры клапана 18Ч2БР
Ду,мм L H H1 D0 KVy, м3/ч
мм
25 135 285 67 65 4
50 200 418 90 100 16
80 260 585 160 120 40
100 300 645 175 140 63
125 350 742 204 200 100
150 400 855 210 200 160
