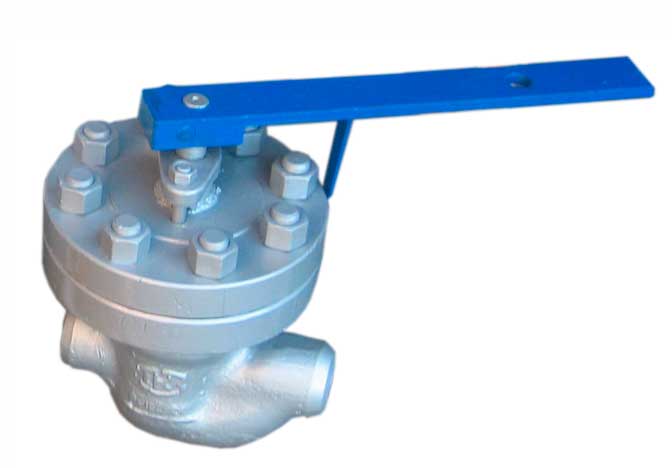

Клапаны Т-33б, Т-34б, Т-35б, Т-36б

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан регулирующие энергетические Т-33б, Т-34б, Т-35б, Т-36б предназначен для регулирования расхода рабочей среды (воды или пара) с температурой до 300°С.

Принцип действия

Клапан работает следующим образом: рабочая среда поступает через входной патрубок в корпус клапана. При вращении золотника внутри гильзы изменяется проходное сечение окон гильзы. Поворот золотник осуществляется при помощи рычага вручную или соединенного с приводом типа МЭО. Максимальный угол поворота золотника - 90. Поток среды пройдя через регулируемое проходное сечение гильзы поступает в выходной патрубок клапана, а затем в трубопровод. Клапаны регулирующие могу поставляться со встроенным приводом МЭОФ .

Технические характеристики
Клапан ДУ, мм Давление условное, МПа Допустимая рабочая температура °С Допустим. перепад давления Р, МПа Допустимый. крутящий момент на валу, Мкр, н.м Площадь проходного сечения, см2 L, мм H, мм Масса, кг
Т-33б 50 10 300 1.0 100 3.53 225 343 25,0
Т-34б 80 10 300 1.0 100 9.8 320 394 32,0
Т-35б 100 10 300 1.5 150 28.04 350 524 98,6
Т-36б 150 63 300 1.5 150 45.2 450 546 106,2
