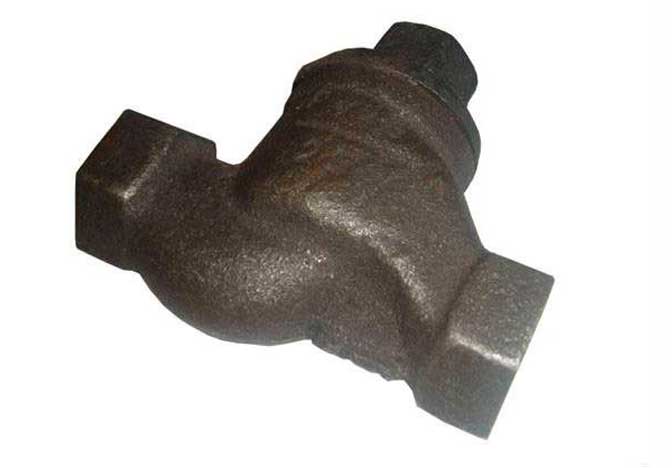

Клапан 16кч11п (нж)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан обратный подъёмный муфтовый 16кч11п (нж) является частью защитной трубопроводной арматуры, используется для предотвращения возможности изменения на обратное потока рабочей среды, при гидравлическом разрыве или ударе трубопроводов.

Область применения

Клапан устанавливается на трубопроводах для предотвращения обратного потока воды температурой до 2250С.

Технические характеристики

  • Давление, МРа (кгс/см2):
    • условное РУ - 1,6 (16),
    • рабочее РР - 1,6 (16),
  • Установочное положение клапана – на горизонтальном трубопроводе крышкой вверх.

Конструктивное исполнение

Детали клапана 16кч11п (нж) изготовлены из:

  • корпус, крышка, золотник - ковкий чугун,
  • уплотнительная поверхность затвора - резина или кожа, фторопласт, сталь 20х13.

Направление рабочей среды должно совпадать с направлением стрелки на корпусе.

Габаритные размеры
Условный проход, Ду Труб d, дюймы L Н S S1 l Вес
15 1/2 90 55 27 12 0,5 -
20 3/4 100 60 36 14 0,8 -
25 1 120 65 41 27 16 1,0
32 1 1/4 140 75 50 18 1,8 -
40 1 1/2 170 90 60 32 20 3,0
50 2 200 100 70 36 22 4,0
