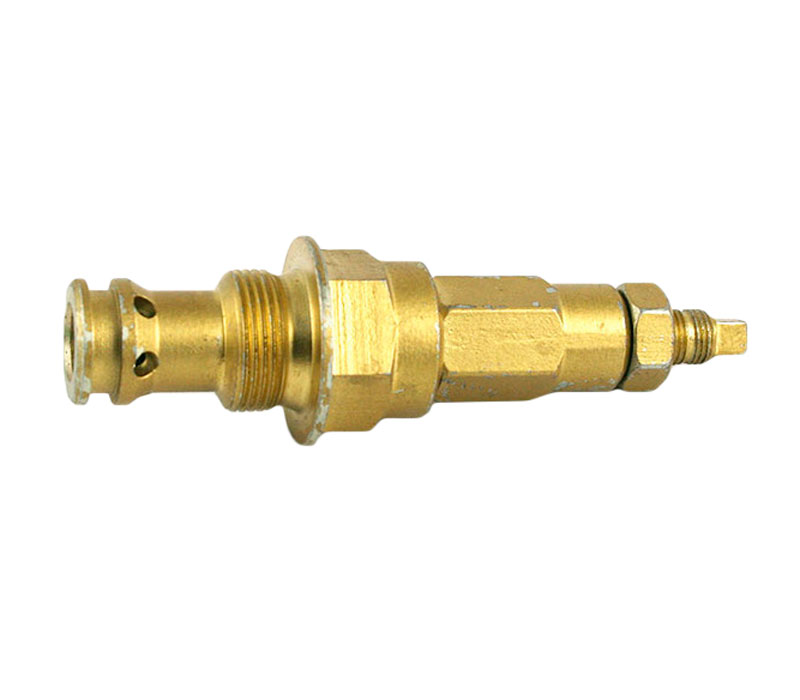

Клапан предохранительный прямого действия КПУ4
Описание
Устройство КПУ4 является клапаном прямого действия, который используется в составе гидравлических систем, в качестве рабочей жидкости которых применяется минеральное масло.
Функциональное назначение
Клапаны предохранительные используются с целью поддержки оптимального значения давления масла в системе. Это позволит исключить случаи перегрузок гидросистем и выхода из строя ее отдельных элементов.
Особенности конструкционного исполнения
Клапаны КПУ4 производятся в трех исполнениях, которые отличаются величиной рабочего давления. Могут быть устройства на 10, 20 или 32 МПа. Расход рабочей жидкости для каждого из них может составлять 4 л/час при номинальном расходе и 10 л/час при максимальном. По способу монтажа устройства могут быть стоковыми, трубными и такими, что вкручиваются.
Характеристики
| Наименование |
Номинальное давление, МПа |
||
|
10 |
20 |
32 |
|
| Давление на входе, МПа
номинальное |
10 12,5 |
20 25 |
32 35 |
| Диапазон настройки давления, МПа |
0,5-12,5 |
2-25 |
5-35 |
| Расход рабочей жидкости, л/мин
номинальный |
4 10 |
||
| Максимальное превышение давления настройки при мгновенном возрастании давления, МПа |
2,5 |
||
| Момент силы, Нм |
0,6 |
||
| Масса (без рабочей жидкости), кг, для исполнений:
КПУ */* ВВ – *1 |
0,110 0,26 1,7 |
||
