Описание

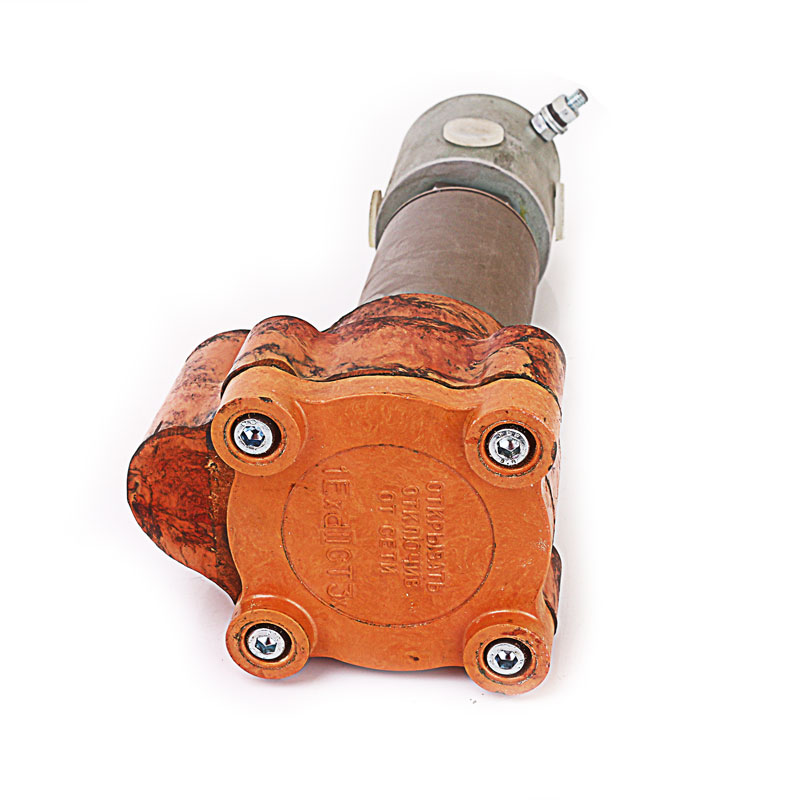

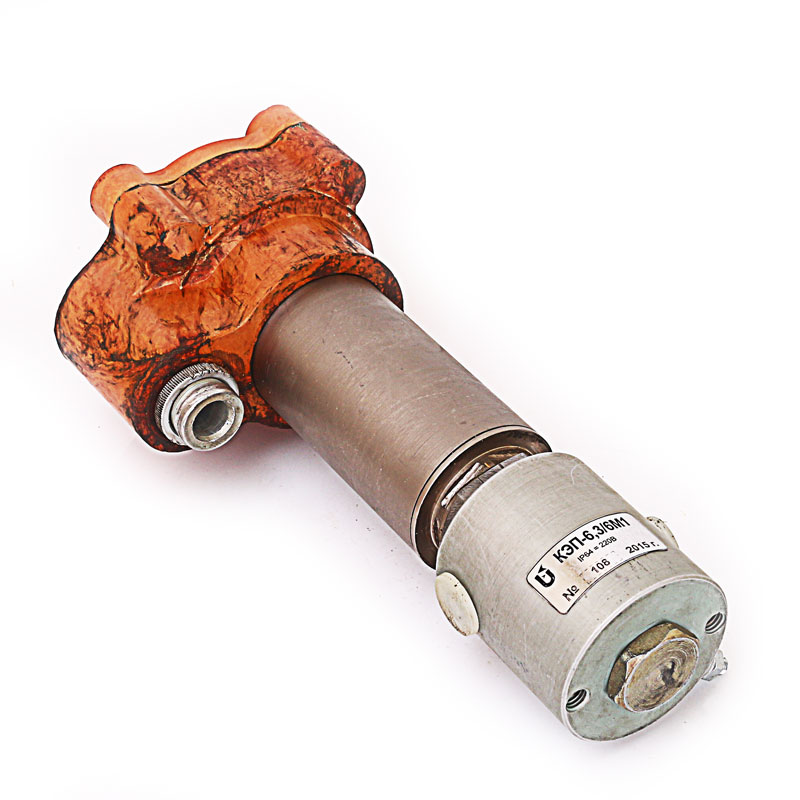

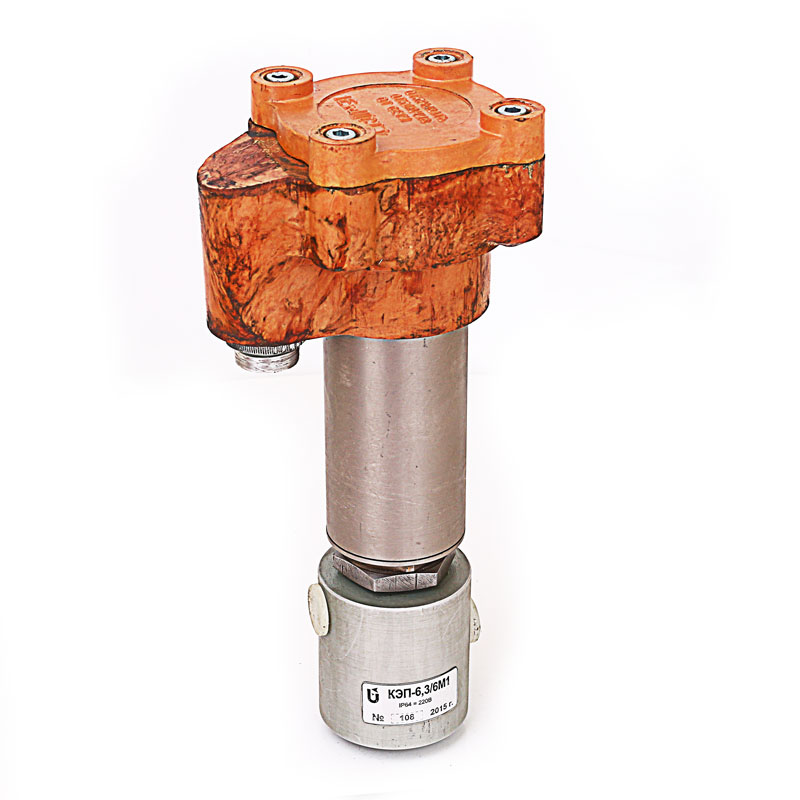

Клапан КЭП, или клапан электропневматический КЭП имеет два вида модификаций - КЭП 6,3/6 М1 и его брат КЭП 6/16.
Клапан КЭП 6,3/6 используется для управления приводами пневмоузлов исполнительных механизмов, а также для переключения воздушных линий при помощи электрического управляющего сигнала. Он применяется в различных сферах промышленности, таких как химическая промышленность, сельское хозяйство, а также используется для дистанционного управления и регулирования различными производственными процессами.
Устройство клапана состоит из следующих составляющих:
- Пневматическая часть;
- Электромагнит;
- Взрывонепроницаемая оболочка, включающая в себя электрический ввод.
Принцип действия работы клапана
Заключается в том, что электрический сигнал управления преобразуется в усилие электромагнита, что приводит к перемещению клапанов пневматической части клапана.
Клапан КЭП имеет два режима работы – нормально-закрытый (НЗ) и нормально-открытый (НО). Эксплуатация осуществляется при температуре от -500 до +500 градусов по Цельсию. Клапан имеет взрывонепроницаемую оболочку с маркировкой IExIICTЗ, а также защиту от находящихся под напряжением частями клапана обеспечивает степень защиты IP54.
Завод-изготовитель, который мы представляем на территории России, производит свою продукцию высокого качества, не имеющей дефектов, которые могут встречаться в какой-либо другой продукции существующей на нашей планете. Данные клапана являются заказными позициями, которые изготавливаются под определенный заказ, что исключает возможность поставки продукции неликвидного типа.
Клапан КЭП 6/16 имеет точно такое предназначение, как и клапан-собрат, однако отличается составляющими деталями. Он состоит из пневматической оболочки и электромагнита с электрическим вводом. В клапане отсутствует взрывобезопасная оболочка. Защита обеспечивается степенью IP54 и защищает от проникновения вовнутрь воды и пыли в частицы, находящимся под напряжением. Клапан КЭП 6-16 и клапан КЭП 6,3/6 может быть, как нормально-замкнутом (НЗ), так и нормально-открытом (НО) состоянии.
Характеристики
| Вариации параметров | КЭП 6,3/6М1 |
| Область работы | Сжиженный воздух 7 класса загрязненности |
| Электрические сигналы двух видов | Ток 50 Гц (пост или перемен) |
| Давление воздушного пространства | От 0,02 до 0,630 МПа |
| Проход с диаметром | 6 миллиметров |
| Напряжение | 220 В |
| Мощность в Вт | Не превышает 15 |
| Возможный режим рабочего состояния | Длительный режим, при этом ПВ равно 100 % |
| Положение рабочее | Любое положение |
| Максимальный воздушный расход | 6 м в куб за 1 час работы |
| Вес клапана | 2 800 грамм |
| Габариты, мм | 258х110х82 |
| Средний ресурс | Не меньше, чем 110 001 срабатывание |
| Гарантийный (заводской) срок | 1,5 года |
| Параметры работы | КЭП 6/16 |
| Область рабочего процесса | Воздух сжатого вида, имеющий 7 класс загрязненности |
| Эл сигнал в управлении | Постоянка или переменка при 50 Гц |
| Давление воздуха в таких … МПа | Начиная 0,40, заканчивая 1,60 |
| Два радиуса прохода | 6,30 mm |
| Напряжение в работе | 220 V |
| Потребляемая мощность | В среднем 6 Вт |
| Режим работы электромагнита | Длительный тип работы (ПВ равный 100%) |
| Клапан может быть в таких рабочих положениях | Любое |
| Вес клапана, кг | Не перевешивает 1400 грамм |
| Габариты в сантиметрах | 14 х 11 х 4,2 |
| Средний ресурс до прихода в непригодность | Минимально 15 000 срабатываний |
| Гарантия предоставленная поставщиком | 18 месяцев с момента продажи |
Модификации
- КЭП 6,3/6 М1
- КЭП 6/16
