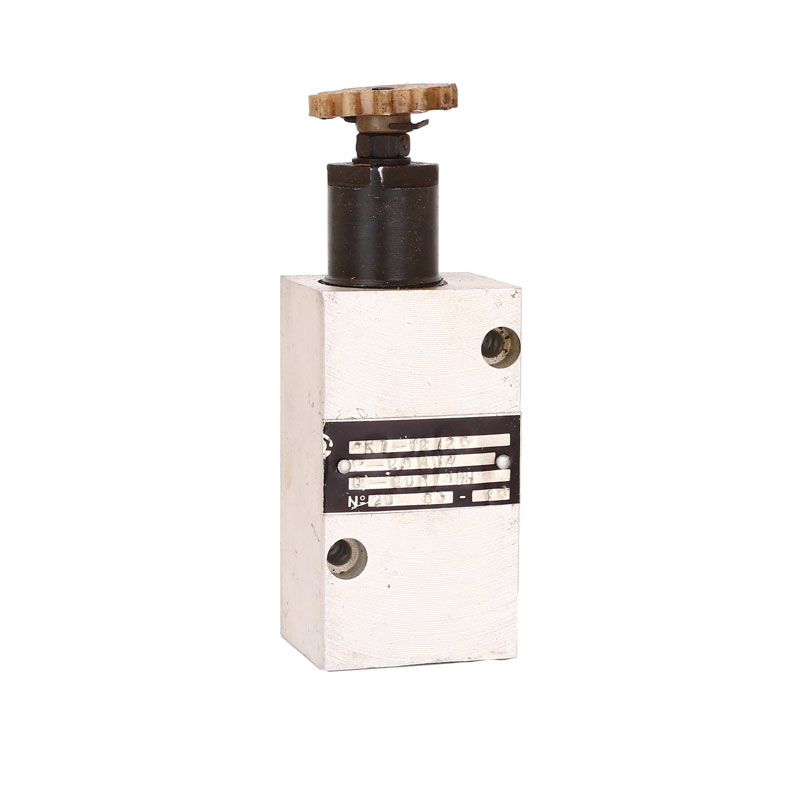

Клапаны СКП, СКП-С

Производитель:
Категория:

Гидравлические системы периодически могут находиться в режиме перегрузок. Такое может произойти из-за порчи оборудования, которое нагнетает давление. Во избежание серьёзных поломок всей системы до аварийного отключения может сработать предохранительный клапан СКП или клапан СКП-С.

Он выпустит излишки масла в том месте, где от него урон окажется наименьшим. При этом общее давление в системе упадёт.

Принцип действия клапанов СКП, СКП-С

Клапан СКП и клапан СКП-С имеет механизм, который противостоит давлению в трубопроводе. Как только давление повышается, клапан приподнимается и выпускает рабочую среду наружу. После того, как давление в маслопроводе упало, механизм возвращается в прежнее состояние и перекрывает зазор, через который выпускалась смазочная среда.

Модели производятся в таких модификациях: клапан СКП-12/6.3 и клапан СКП-С12/6,3; клапан СКП-12/25 и клапан СКП-С-12/25; клапан СКП-12/63 и клапан СКП-С-12/63.

Предназначение клапана

Кроме того, чтобы срабатывать в аварийных ситуациях, такой клапан может ещё поддерживать давление постоянным.

Клапаны этого типа работают с чистыми минеральными маслами. Их вязкость может быть в пределах, начиная от 20 и заканчивая 350 мм3/с. По типу соединения они различаются: бывают с притычным соединением, а бывают и с резьбовым. При небольших перегрузках клапаны обоих типов слегка стравливают жидкость, чтобы поддерживать неизменяемый размер давления в системе.

При авариях эти клапаны открываются полностью, давая выход большему количеству жидкости. Таким образом не нарушается целостность маслопровода в помещении цеха, что уберегает от порчи оборудования и делает пользование системой наиболее безопасным для людей.

Клапан работает с маслами, имеющими вязкость не выше 350 мм3/с. Нижний предел вязкости составляет 20 мм3/с. Рабочая температура среды для труда минимум +4°С максимум +51°С. Показатели температуры окружающего воздуха могут быть ниже – минимум +1°С максимум +40°С.

Клапан предохранительного типа выпускается в двух модификациях для разных климатических зон. Первый вариант – для умеренно-холодного климата, второй – для климата тропиков. Это связано с тем, что при долгом нахождении при определённых температурах масла принимают различные показатели вязкости. В более жарком климате сред получается более жидкой, текучей, и в этой ситуации приходится пользоваться клапаном, который быстро среагирует на повышение давления.

В более холодных условиях маслянистые вещества приобретают высокую вязкость. Чтобы уберечь систему от аварии в этом климате, важнее не более быстрая реакция клапана, а способность его открыть сразу большой зазор, чтобы более вязкая жидкость могла беспрепятственно покинуть систему, дабы давление в последней снизилось.

Параметры для работы

Характеристика

Клапан СКП-12/6.3

Клапан СКП-С12/6.3

Клапан СКП-12/25

Клапан СКП-С12/25

Клапан СКП-12/63

Клапан СКП-С12/63

1

12 миллиметров

2

0,03-0,1 МПа

0,63 МПа

1,5 МПа

3

0,63 МПа

2,5 МПа

6,3 МПа

4

0,08…5,0

1,0…20,0

1,0…20,0

5

700 грамм

  1. Размер условного прохода.
  2. Размер номинального давления.
  3. Минимальное давление.
  4. Промежуток от минимального до номинального расхода.
  5. Масса одной штуки.
