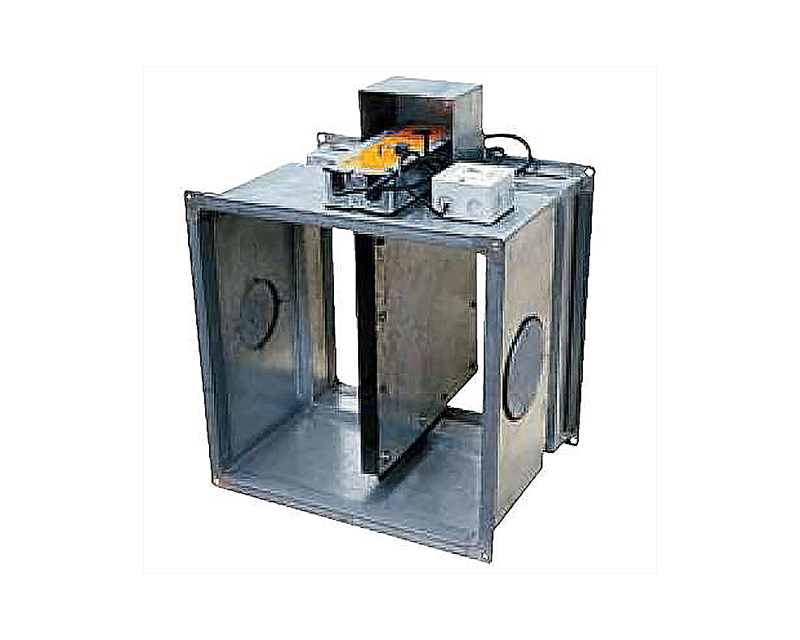

Клапаны огнезадерживающие АЗЕ 094

No votes yet
Категория:

Клапаны огнезадерживающие взрывозащищенные (АЗЕ 094, АЗЕ 095, АЗЕ 096, АЗЕ 097) серии 5.904.-54 имеют предел огнестойкости 0,25 и 0,5 часа и предназначены для автоматического и дистанционного блокирования распространения продуктов горения по каналам системы вентиляции и кондиционирования, шахтам и воздуховодам, для защиты проемов в ограждающих строительных конструкциях зданий и сооружений различного назначения.

Конструкция

Конструкция клапана АЗЕ состоит из корпуса с лопатками коробчатой формы, установленных в подшипниковых узлах, соединенными между собой рычажной системой. Установка клапана взрывозащищенного АЗЕ в открытое помещение осуществляется поворотом лопаток при помощи рукоятки рычажной системы, которая фиксируется плавкой вставкой (температура плавления 72 °С) и чекой, с прикрепленным к ней торсом ручного управления. Клапан АЗЕ закрывается при повышении температуры перемещаемого воздуха свыше 72 °С и распада при этом плавкой вставки. Закрытие клапана до повышения температуры перемещаемого воздуха свыше 72 °С возможно путем выдергивания чеки посредством рукоятки с тросом. Восстановление работоспособности клапана огнезадерживающего взрывозащищенного АЗЕ с разрушенной (после плавления) плавкой вставкой возможно путем установки другой плавкой вставки, либо посредством пайки бывшей в употреблении плавкой вставки.

По условиям размещения:

  • горизонтальные (для установки в противопожарных стенах и перегородках);
  • вертикальные (для установки в перекрытиях).

Огнезадерживающие взрывозащищенные:

  • с пределом огнестойкости 0,25 и 0,5 ч. АЗЕ 094, АЗЕ 096, АЗЕ 095, АЗЕ 097. Серия 5.904-54;
  • с пределом огнестойкости 1ч. АЗЕ 107. Серия 5.904-71.93.

Взрывозащищенные:

  • АЗЕ 100, АЗЕ 101 (круглого сеч.). Серия 5.904-58;
  • АЗЕ 102, АЗЕ 103, АЗЕ 104 (прямоугольного сеч.). Серия 5.904-58.
