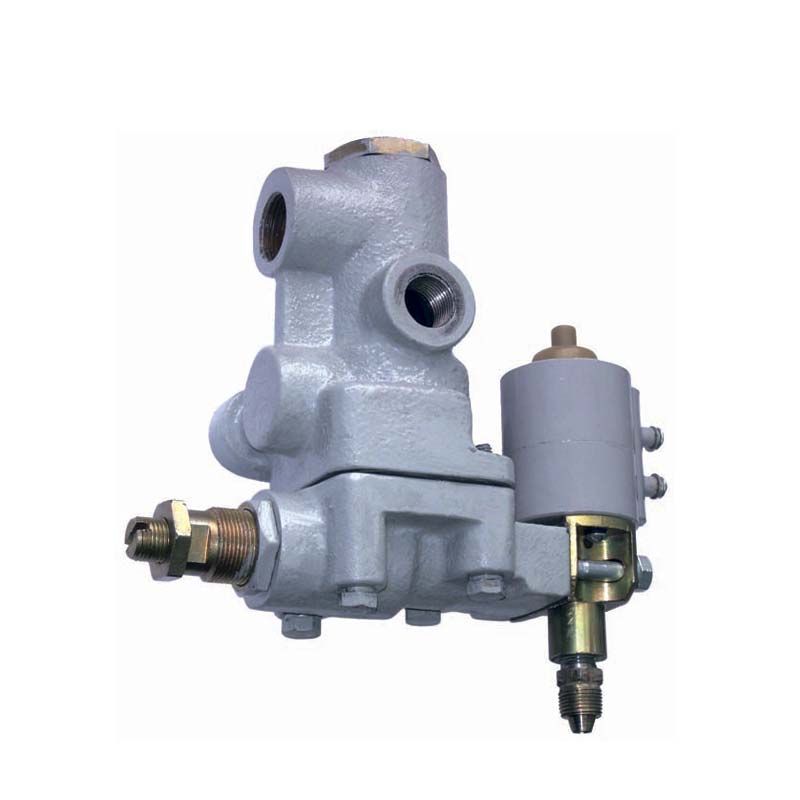

Клапан электропневматический КПЭ-99
Описание
Клапан электропневматический КПЭ-99 предназначен для отключения пневматического тормоза при рекуперативном торможении, начиная с 3-й позиции тормозной рукоятки контролера.

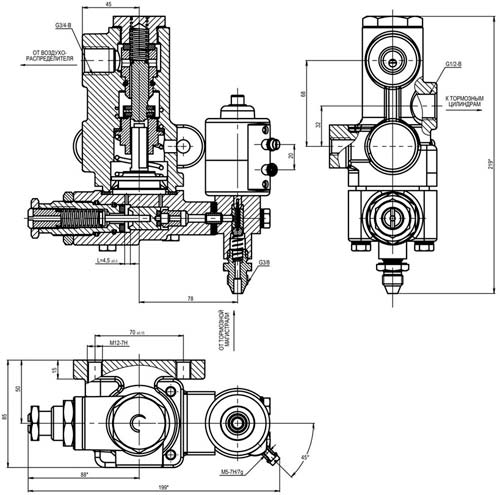

Рис.1. Габаритный чертеж клапана электропневматического КПЭ-99
Характеристики
| Параметры | Значения |
| Номинальное напряжение вентиля, В | 50 |
| Ход клапана датчика, не менее, мм | 4,5±0,3 |
| Максимальное рабочее давление, в тормозной магистрали, МПа | 0,65 |
| Максимальное рабочее давление, подаваемое воздухораспределителем в тормозные цилиндры, МПа | 0,43 |
| Уставка срабатывания клапана датчика на впуск сжатого воздуха в пневматический привод, МПа | 0,3 - 0,37 |
| Уставка срабатывания клапана датчика на прекращение подачи сжатого воздуха в пневмопривод, МПа | 0,25 |
| Площадь сечения канала сообщения воздухораспределителя с тормозными цилиндрами, не менее, кв.мм | 70 |
| Площадь сечения канала сообщения тормозных цилиндров с атмосферой, не менее, кв.мм | 35 |
| Габаритные размеры, мм | 196х85х219 |
| Масса, кг ±5% | 5,3 |
