Клапан 17с11нж PN16

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

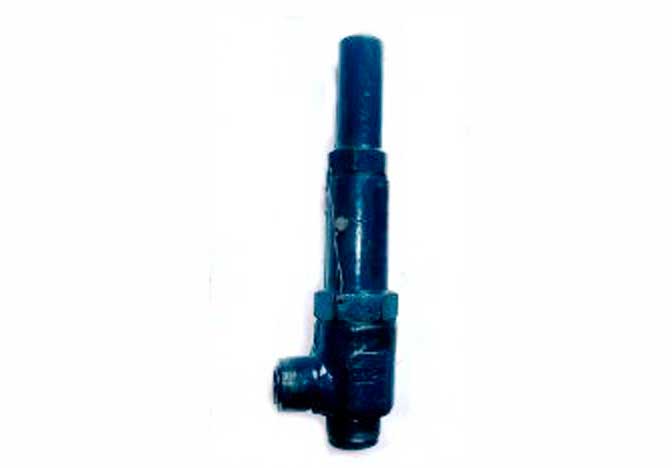

Клапан предохранительный малоподъемный пружинный цапковый 17с11нж PN16 предназначен для автоматического выпуска рабочей среды при превышении рабочего давления.

Устройство и принцип действия

Рабочая среда – аммиак, фреон и другие газообразные или жидкие среды, нейтральные по отношению к углеродистой стали.

Корпус клапана - углового типа с цапковыми присоединительными концами.

Принудительная продувка клапана может быть осуществлена после снятия верхней крышки путем подъёма штока. Для подъема штока в нем имеется специальное отверстие. Принцип действия

Золотник клапана 17с11нж PN16  прижимается к седлу через шарик ,находящийся в нижней части штока, и направляется по втулке, расположенной в корпусе. Верхняя часть клапана закрыта колпаком, в котором имеется регулировочный винт для установки пружины на заданное давление. После настройки регулировочный винт стопорится гайкой, закрывается колпаком и пломбируется.

Коэффициент пропускной способности численно равен расходу жидкости (в т/час.) с удельным весом 1г/см3 протекающей через регулирующие устройство при его максимальном открытии и перепаде давления на нем 0,1 МПа (1 кгс/см2).

Клапан устанавливается в вертикальном положении колпаком вверх. Допускается отклонение от вертикали на угол 30°.

Технические характеристики
Наименование параметра Показатель
Условный проход Dy 15 25
Рабочее давление, МПа (кгс/см2) 0,2-0,4 (2-4)
0,4-0,8 (4-8)
0,8-1,6 (8-16)
Температура рабочей среды, С -40 до +150 (225)
Температура окружающей среды, С -40 до +50
Коэффициент пропускной способности (т/час) 0,27 0,26
Коэффициент расхода 0,03 0,01
Давление испытания на герметичность прокладочных соединений, МПа (кгс/см2) 1,7 (17)
Диаметр седла dс 15
Среда для испытания воздух
Присоединительные размеры, мм М 36х2 М 48х2
Габаритные размеры
Условный проход Dy L L1 L2 L3 d d1 d2 d3 f l H S S1 S2 Масса, кг
15 72 72 52 52 33 27 22,5 22 3 22 260 46 41 36 2,8
25 90 80 65 55 45 39 32,5 32 26 386 55 55 41 5,7
