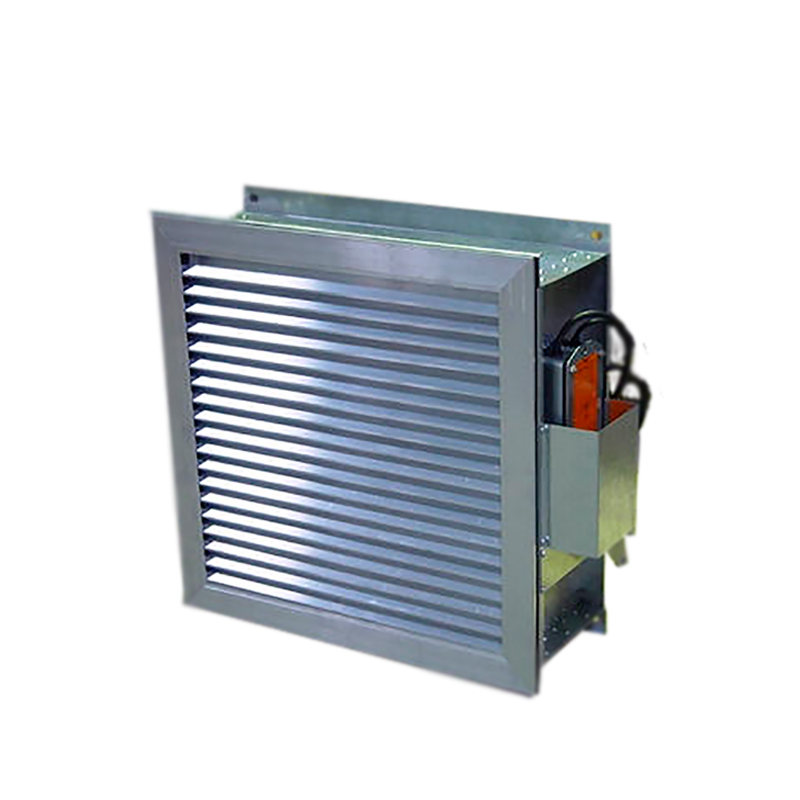

Клапаны противопожарные дымовые КПД-4

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапаны противопожарные дымовые КПД-4 применяются в качестве дымовых согласно требованиям СНиП 2.04.05, ДБН В.1.1.7-2002.

Устройство и принцип действия

Приведение клапана в рабочее положение осуществляется:

  • в автоматическом режиме – дистанционно с помощью электропривода типа "открыто/закрыто" (приведение клапана в рабочее или охранное положение может осуществляться полностью дистанционно с пульта управления или вручную с использованием рукоятки ручного взвода, всегда входящей в комплект обязательной поставки к электроприводу);
  • в полуавтоматическом режиме – с помощью электромагнитного привода совместно с возвратной пружиной (приведение клапана в рабочее положение осуществляется при подаче токового импульса на электромагнит, возврат клапана в охранное положение происходит только вручную с помощью рукоятки).

Механизм аварийного срабатывания клапанов КПД-4:

  • при оснащении электромагнитным приводом лопатка устанавливается в рабочее положение (клапан открыт) за счет энергии возвратной пружины реализующейся при подаче электрического импульса на электромагнит. При напряжении питания электромагнита 220 В – длительность импульса не должна превышать 10 сек;
  • при оснащении электроприводом, лопатка клапана автоматически устанавливается в закрытое (охранное) положение. Электропривод "открыто/закрыто" после срабатывания в охранном положении (клапан закрыт) обесточивается. Далее, при аварийном срабатывании: на электропривод "открыто/закрыто" подается питание

Характеристики

Наименование параметра Норма
Предел огнестойкости, не менее E 90
Приведенное сопротивление дымогазопроницанию при температуре 20°С в закрытом положении клапана, кг-1м-1. 8000/Fкл*
Инерционность срабатывания, секунд, не более:
  • с электромагнитом
  • с электроприводом
5
200
Номинальное напряжение питания:
  • для питания электропривода клапана, В
  • для питания электромагнита клапана, В
=(»)24 или »220 (50 Гц)
=24 или »220 (50 Гц)
=(»)24 или »220 (50 Гц)
Потребляемая мощность, Вт, не более:
  • электропривода
  • электромагнита
24В 220В
7 48 8 440
Степень защиты корпуса электропривода или взрывозащищенной оболочки IP66
Средний срок службы клапана при отсутствии огневого воздействия, лет, не менее 6

Модификации

Клапаны КПД-4 изготавливают прямоугольного сечения в четырех основных исполнениях:

  • 01 - с электромагнитом, для вертикальной установки в исполнении:
    • канальное - 2 присоединительных фланца, электромагнит внутри;
    • стеновое - 1 присоединительный фланец, электромагнит внутри;
  • 02 - с электромагнитом, для горизонтальной установки в исполнении:
    • канальное - 2 присоединительных фланца, электромагнит внутри;
    • стеновое - 1 присоединительный фланец, электромагнит внутри;
  • 03 - с электроприводом, для внепространственной установки в исполнении:
    • канальное - 2 присоединительных фланца, электропривод снаружи;
    • канальное - 2 присоединительных фланца, электропривод внутри;
    • стеновое - 1 присоединительный фланец, электропривод внутри;
  • 04 (упрощенное исполнение) - с электромагнитом, для вертикальной установки в исполнении:
    • стеновое - 1 присоединительный фланец, электромагнит внутри.

Канальное исполнение клапана КПД-4 предназначено для встраивания в вентиляционный канал (систему воздуховодов) или присоединения к стеновой преграде или перекрытию. Имеет два присоединительных фланца.

Стеновое исполнение клапана КПД-4 предназначено для облегчения заделки клапана в шахту, стеновое или потолочное перекрытие, отличается от канального наличием только одного присоединительного фланца и отсутствием на наружной поверхности клапана движущихся или вращающихся частей и обслуживаемых узлов: вся кинематика такого клапана размещается в его внутренней полости.

Клапаны КПД-4 могут изготавливать как в односекционном, так и в многосекционном (в т.ч. кассетном) исполнении как в канальном, так и в стеновом типе клапана в зависимости от размеров требуемого рабочего сечения.
