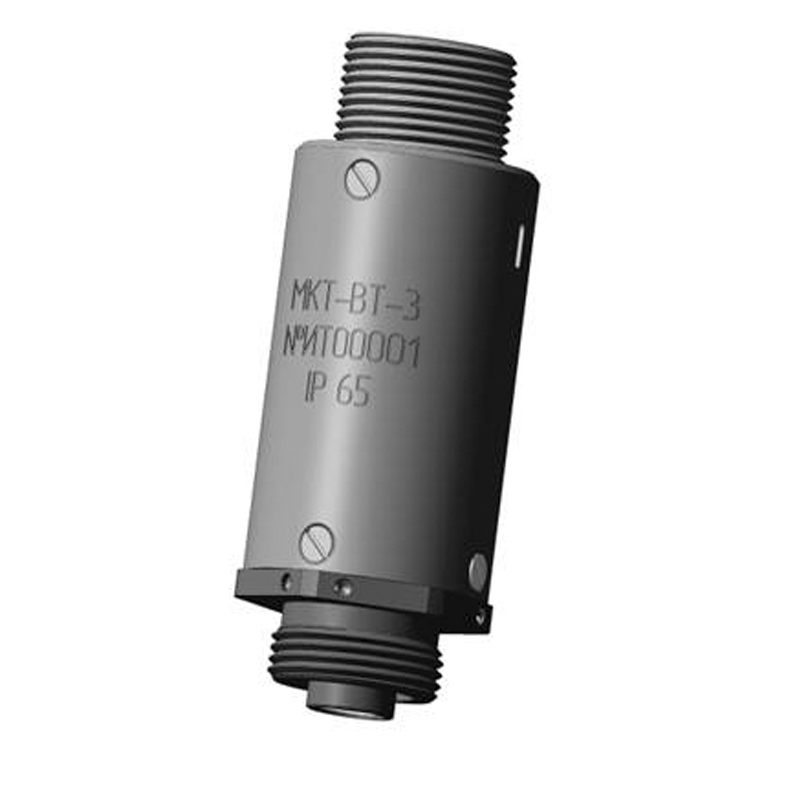

Клапан электромагнитный МКТ-ВТ-3

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан электромагнитный МКТ-ВТ-3 предназначен для работы в комплекте с гидро- и пневмоагрегатами и служит для открытия и закрытия канала рабочей среды. Крепление на объекте – при помощи резьбового хвостовика корпуса М24х1,5-6g.

Рабочая среда – топливо дизельное ЕВРО ДСТУ 7688:2015, топливо дизельное ЕВРО ГОСТ Р 52368-2015, воздух, природный газ ГОСТ 5542-87, водород (другие рабочие среды могут быть применены по отдельному запросу изготовителя).

Характеристики

  • Электрическое сопротивление изоляции колодки не менее:
    • 20 МОм при нормальных климатических условиях (НКУ);
    • 5 МОм при повышенной температуре до 120 °С;
    • 1 МОм при повышенной влажности до 98% при температуре 35 °С.
  • Изоляция электрическая клапана при НКУ выдерживает без пробоя и перекрытия в течение 1 мин испытательное напряжение (действующее значение) 500В
  • Максимальное избыточное давление рабочей среды не более 90 кгс/см2, направление подачи среды – в одну сторону, под полусферу.
  • Максимальная утечка рабочей среды по затвору сопрягаемого изделия во всем рабочем диапазоне перепадов давления – 5 см3/мин.
  • Рабочее напряжение питания электромагнитного клапана 27+3-7 В постоянного тока.
  • Схема подключения – двухпроводная.
  • Минимальное напряжение срабатывания:
    • в нормальных климатических условиях – не более 14 В;
    • в условиях повышенной и пониженной температуры окружающей среды – не более 22 В.
  • Напряжение отпускания клапана в нормальных климатических условиях от 0,4 В до 5 В.
  • Ток, потребляемый обмоткой клапана:
    • не более 1,5 А при напряжении 27 В в нормальных климатических условиях;
    • не более 4 А в течение первых 0,1- 0,3 с после включения клапана.
  • Масса клапана – не более 0,37 кг.
  • Ход якоря с запорной полусферой при выбранном ее люфте – (1±0,23) мм (определяется установочным размером (8,6±0,15) мм от опорной плоскости до седла на сопрягаемом агрегате и размером (7,6±0,08) мм от опорной плоскости клапана до зеркала полусферы во включенном положении).
  • Усилие прижима запорной полусферы к седлу на сопрягаемом агрегате в выключенном положении, при установочном размере на сопрягаемом агрегате 8,65 мм, не менее 2 кгс.
  • Корпус клапана обеспечивает герметичность при избыточном давлении до 14,75 МПа (150 кгс/см2).
  • Внешние магнитные поля:
    • постоянное, напряжённостью до 400 А/м;
    • переменное (50 или 400 Гц), напряжённостью до 80 А/м.

Схемы

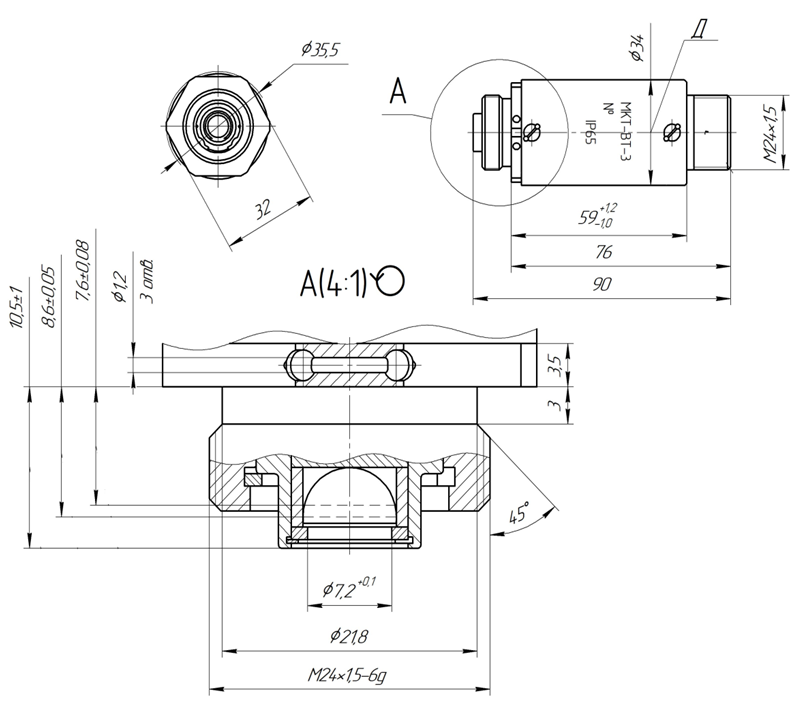

"Схема клапана МКТ-ВТ-3"

Рис.1 Схема клапана МКТ-ВТ-3
