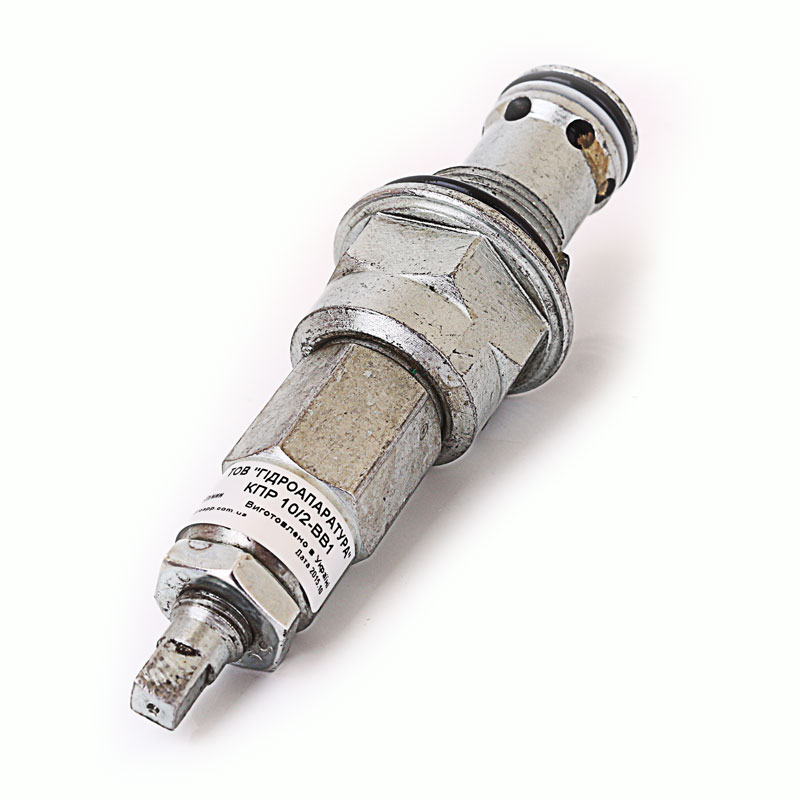

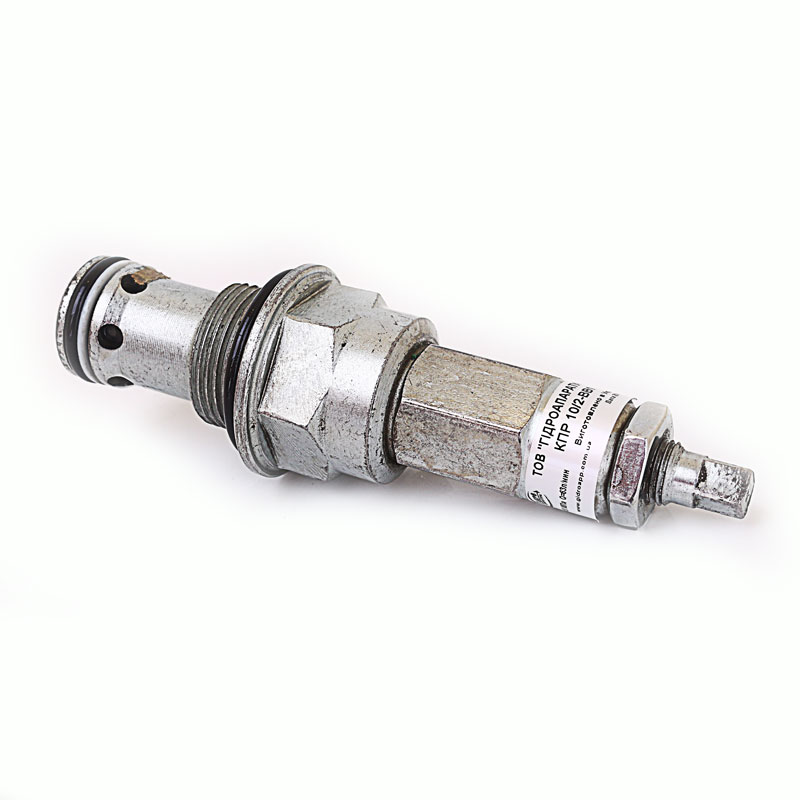

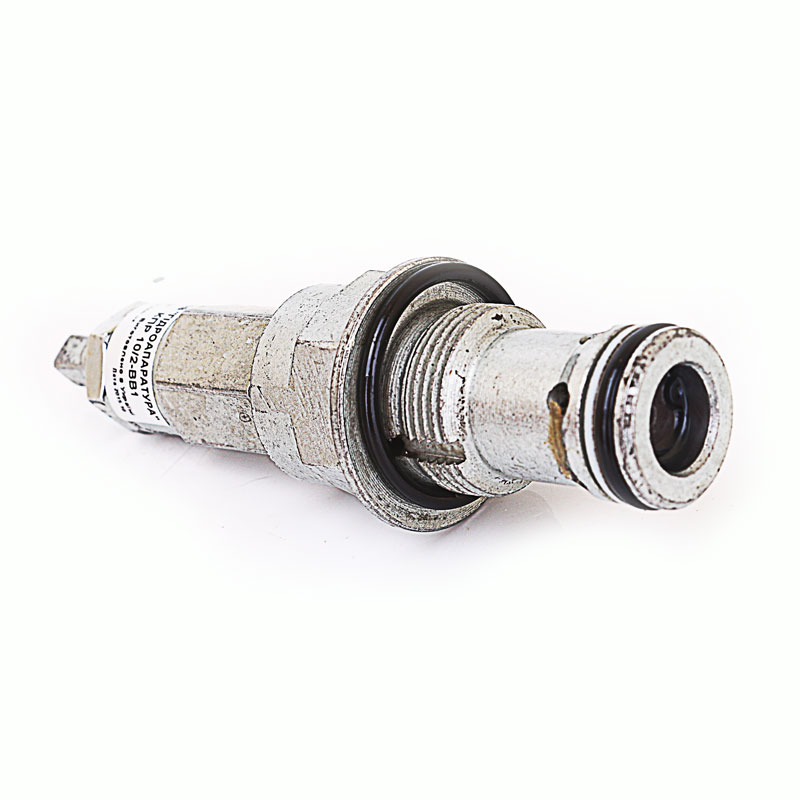

Клапан КПР-10

Категория:
Документация:

Клапан предохранительный КПР-10 является компонентом гидросистем, обеспечивающим поддержание в них давления ниже критического уровня.

Назначение клапана КПР-10

Клапан КПР-10 применяется в составе гидравлических систем, которыми оснащаются стационарные машины и оборудование.

Номинальный режим работы клапана обеспечивается при рабочей востребованности в качестве среды работы минерального масла, кинематическая вязкость которого заложена в пределах (30÷35) кв.мм/с, а степень проведения очистки не бывает грубее 12-го класса.

Модель

Предохранительный Клапан КПР-1

Условный диаметр

10мм

Стандартное давление на входной части

10/20/32МПа

Максимальный предел давления на входной части

12,5МПа клапан КПР-10-1

25МПа клапан КПР-10-2

35МПа клапан КПР-10-3

Пределы регулирования давления

(0,5÷12,5) МПа для исполнения 1

(2÷25) МПа для исполнения 2

(5÷35) МПа для исполнения 3

Расход рабочей среды

63л/мин (номинальный)

100л/мин (максимальный)

5л/мин (минимальный)

Внутренняя герметичность

<100куб.см/мин (исполнение 1)

<150куб.см/мин (исполнение 2)

<200куб.см/мин (исполнение 3)

По номинальному давлению различают 3 исполнения:

  • Клапан КПР-10-1 для 10МПа,
  • Клапан КПР-10-2 для 20МПа,
  • Клапан КПР-10-3 для 32МПа.
