Клапаны запорно-регулирующие 25ч45п-49п, 25ч45нж-49нж предназначены для регулирования расхода воды, воздуха и пара в системах отопления, вентиляции и кондиционирования воздуха.
Технические характеристики
- Давление номинальное PN - 16 кгс/см2.
- Диаметр номинальный DN - 25, 50, 80, 100 мм.
- Установочное положение клапанов на трубопроводе - любое, кроме положения приводом вниз.
- Направление подачи рабочей среды - под золотник.
- Вид пропускной характеристики:
- линейная (Л),
- равнопроцентная (Р).
- Относительная утечка в затворе, затв, не более:
- 0,001% Kvy - для исполнений 25ч45п, 25ч49п;
- 0,005% Kvy - для исполнения 25ч45нж, 25ч49нж. Расчет допустимой утечки по ГОСТ Р 54808.
- Нечувствительность клапанов – 3 кПа (0,03 кгс/см2).
Значения условной пропускной способности
| Kvy, м3/час |
| DN25 |
DN50 |
DN80 |
DN100 |
| 1,6 2,5 4,0 |
6,3 10 |
16 25 40 |
40 63 100 |
63 100 160 |

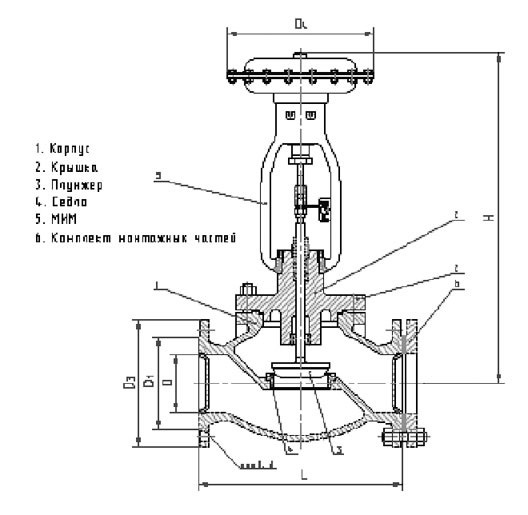

Материалы основных деталей
| № поз |
Наименование детали |
Марка материала |
| 25ч 45нж-49нж |
25ч45п-49п* |
| 1 |
Корпус |
чугун СЧ20 |
| 2 |
Крышка |
чугун СЧ20 |
| 3 |
Плунжер* |
20Х13 |
20Х13/фторопласт Ф-4* |
| 4 |
Седло |
20Х13 |
| 5 |
Прокладка |
паронит ПОН-Б |
| 6 |
Набивка сальника |
терморасширенный графит |
| 8 |
Шпилька |
сталь 35 |
| 9 |
Гайка |
сталь 25 |
| Примечание* Для данных исполнений плунжер имеет конструкцию с фторопластовым кольцом т. е. узел затвора изготовлен с эластичным уплотнением - «металл по фторопласту» |
