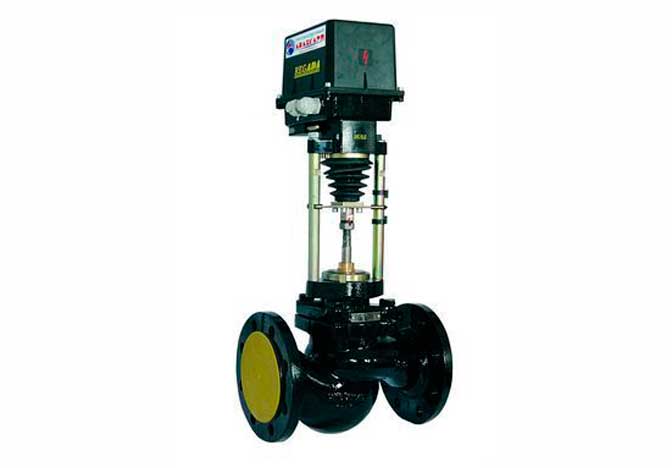

Клапан (КЗР) 25ч947нж

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Клапан запорно-регулирующий (КЗР) 25ч947нж предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.

Технические характеристики
Диаметр номинальный DN, мм 15 20 25 32 40 50 65 80 100 125 150 200
Давление номинальное PN, МПа (кгс/см2) 1,6 (16)
Пропускная характеристика линейная
Рабочий ход плунжера, мм 10 20 32 50
Условная пропускная способность Кvy, м3/ч 0,1 0,16 0,25 0,4 0,63 1,0
1,6
2,5
3,2
4,0		 1,6 2,5 4,0 6,3 1,0
1,6
2,5
3,2
4,0
6,3
8
10
16		 6,3
10 16		 10
16
25
40		 10 12,5 16
20
25
32
40
63		 25
40
50
63
100		 40
50
63
80
100
160		 63
80 100 125 160 250		 100 160 200 250 320 160 250 400 250 400 630
Относительная протечка в затворе, % от Кvy 0,001 при Рисп =" PN
Рабочая среда Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей,
соприкасающихся со средой
Температура рабочей среды Т, °С -15 ... +250 (300)
Температура окружающей среды, °С -30 ... +50
Присоединительные размеры фланцев исполнение 1 ряд 2 по ГОСТ12815-80
Тип ЭИМ ST mini; ST 0 ST 0; ST 0.1 ST 0.1; ST 1 ST 1; ST 2 ST 2
Масса клапана, кг 5,5-10 06-11 7-12 9-13 12-18 16-20 31-33 34-36 43-46 68-85 102 140
Габаритные размеры клапана (КЗР) 25ч947нж
DN D1 D2 D3 L n d
15 47 65 95 130 4 14
20 58 75 105 150
25 68 85 115 160
32 78 100 135 180 18
40 88 110 145 200
50 102 125 160 230
65 122 145 180 290 8
80 133 160 195 310
100 158 180 215 350
125 184 210 245 400
150 212 240 280 480 22
200 268 295 335 600 12
