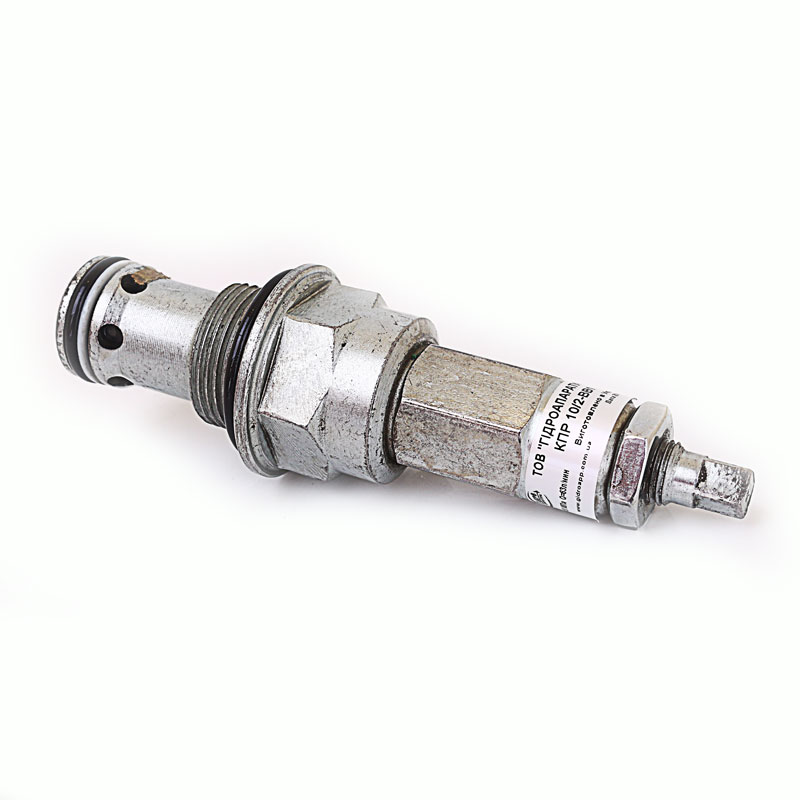

Клапан КПР 10/2
Описание
Посредством предохранительного клапана КПР 10/2-ВВ1 ограничивается уровень давления потока минерального масла внутри гидравлической системы ниже максимально допустимого предела. Устройство относится к категории клапанов непрямого действия.
Область применения
Предохранительные клапаны применяются в промышленных гидравлических системах, работая совместно с гидроприводами.
Устройство и работа
Предохранительный клапан КПР 10/2-ВВ1 обладает условным проходом 10 мм (о чем свидетельствует соответствующая цифра в маркировке). Номинальное давление в данной модели находится в пределах 2-20 МПа. Установка прибора проводится с помощью ввертного монтажа.
Характеристики
| Наименование |
Норма для исполнения |
||
|
10 |
|||
|
по номинальному давлению, МПа |
|||
|
10 |
20 |
32 |
|
| 1. Давление на входе, МПа
номинальное максимальное |
10 12,5 |
20 25 |
32 35 |
| 2. Диапазон настройки давления, МПа |
0,5-12,5 |
2-25 |
5-35 |
| 3. Расход рабочей жидкости, л/мин номинальный максимальный минимальный |
63 100 5 |
||
| 4. Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более |
100 |
150 |
200 |
