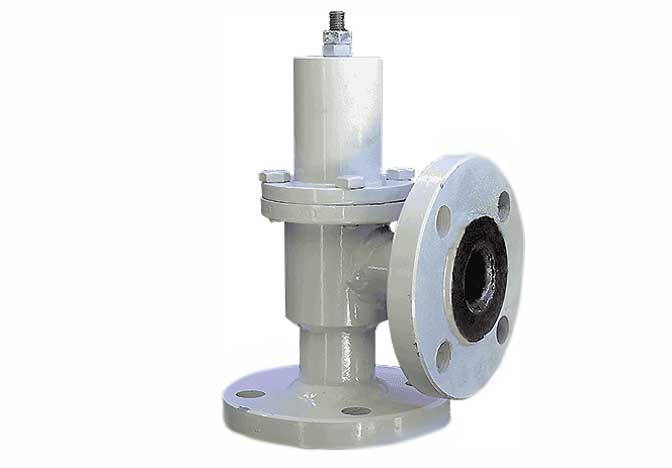

Клапан байпасный КБ-04

Голосов: 1
Документация:
Паспорт(992.9 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан байпасный (перепускной) КБ-04 предназначен для автоматического выпуска избытка сжиженного углеводородного газа (пропан, бутан) ГОСТ 20448-90, ГОСТ 27578-87, находящегося в трубопроводе после насоса.

Область применения

Клапан широко используется с насосами, которые постоянно заполнены жидкой фазой СУГ.

Технические характеристики
Параметры Значение
Рабочая среда сжиженные углеводородные газы по ГОСТ 20448-90 или ГОСТ 27578-87
Номинальный диаметр DN 40
Рабочее давление Рр, МПа (кгс/см2) 1,6 (16)
Расчетное давление Р расч, МПа 1,84
Давление настройки Рн, МПа 0,8
Тип соединения фланцевый: с выступом (ГОСТ 12815-80)
с впадиной (ГОСТ 12815-80)
Габаритные размеры клапана КБ-04, мм:
  • диаметр
  • высота
  • ширина
145
250
175
Масса, кг, не более 8,3
Назначенный срок службы, лет 6
