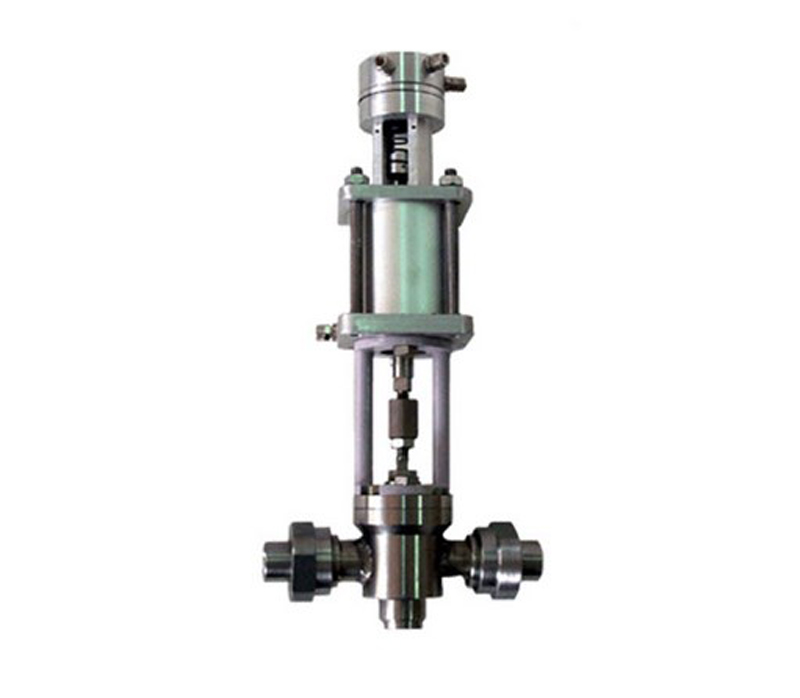

Клапан пневматический КПМ-80
Описание
Клапан пневматический малогабаритный КПМ 80 предназначен для регулирования потоков агрессивных газообразных и жидких сред.
Область применения
Системы автоматического или дистанционного управления технологическими процессами в металлургической, химической, строительной и других отраслях промышленности.
Принцип действия
Регулирование потоков жидкотекущих сред с помощью пневматического малогабаритного клапана КПМ-80 основано на изменении местного гидравлического сопротивления протекающей среде, за счет изменения проходного сечения устройства.
Достоинства
- высокая надежность;
- компактность и простота конструкции;
- коррозионная стойкость материалов, контактирующих с регулируемой средой.
| Диаметр условного прохода клапана (Ду), мм | 10, 15, 25, 32 |
| Предельное статическое давление регулируемой среды, кПа | 600 |
| Максимальный перепад давления на регулируемом органе, МПа | 0,02 |
| Допустимая температура регулируемой среды, °С | от +5 до +120 |
| Материал деталей, контактирующих с регулируемой средой | нерж. сталь, титан |
| Тип привода | пневматический поршневой одностороннего действия |
| Диаметр поршня привода, мм | 80 |
| Командный пневматический сигнал давления, Мпа | от 0,02 до 0,1 |
| Питание исполнительного механизма — сжатый воздух, МПа | 0,25 |
