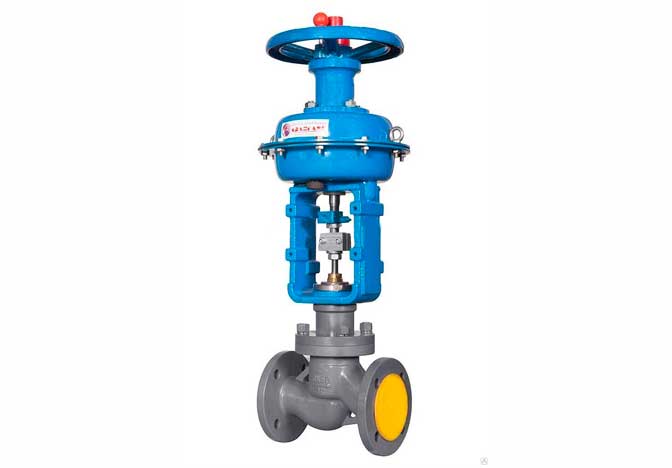

Клапаны запорно-регулирующие 25с47нж с МИМ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапаны запорно-регулирующие 25с47нж с МИМ предназначены для комплектования оборудования тепловых станций, центральных и индивидуальных систем отопления,тепличных хозяйств, также для управления технологическими процессами с целью регулирования параметров расхода рабочей среды в условиях умеренного и холодного климата.

Модификации
Обозначение по чертежу Условное обозначение PN, кгс/см2 Тип управления клапаном Материалы корпусных деталей Климатическое исполнение Температура окружающей среды
ГА 65008 25с47нж (НО) 25с52нж (НЗ) 25 МИМ Сталь 25Л У от -40 до + 40
25лс47нж (НО) 25лс52нж (НЗ) Сталь 20ГЛ ХЛ от -60 до + 40
25нж47нж (НО) 25нж52нж (НЗ) 12Х18Н9ТЛ У от -40 до + 40
25нж47нж2 (НО) 25нж52нж2 (НЗ) ХЛ от -60 до + 40

Технические характеристики

  • Давление номинальное PN- 25 кгс/см2.
  • Диаметр номинальный DN- 15, 25, 50, 80, 100 мм.
  • Установочное положение клапанов на трубопроводе – любое,кроме положения приводом вниз.
  • Направление подачи рабочей среды - по стрелке на корпусе.
  • Относительная утечка в затворе, затв – 0,005% Kvy, не более. Расчет допустимой утечки по ГОСТ Р 54808.
  • Нечувствительность клапанов – 3 кПа (0,03 кгс/см2), не более.
  • Уплотнение по штоку - сальниковое.
Значения условной пропускной способности
Kvy,м3/час
DN15 DN25 DN50 DN80 DN100
0,1 0,16 0,25 0,4 0,6 1,0 1,6 2,5 3,2 1,6 2,5 4,0 6,3 10 16 25 40 40 63 100 63 100 160
Материалы основных деталей
№ поз Наименование детали Условное обозначение клапанов
25с47нж-52нж 25лс47нж-52нж 25нж47нж-52нж 25нж47нж1-52нж2
1 Корпус 25Л 20ГЛ 12Х18Н9ТЛ 12Х18Н9ТЛ
2 Крышка 25Л 20ГЛ 12Х18Н9ТЛ 12Х18Н9ТЛ
3 Плунжер 20Х13 30Х13 12Х18Н9Т 12Х18Н9Т
4 Седло 20Х13 30Х13 12Х18Н9Т 12Х18Н9Т
5 Прокладка ПОН-Б, Паронит - ПА, Фторопласт Ф-4
6 Набивка сальника Терморасширенный графит
8 Шпилька Сталь 35 40Х 20Х13 14Х17Н2
9 Гайка Сталь 25 40Х 20Х13 12Х18Н10Т
