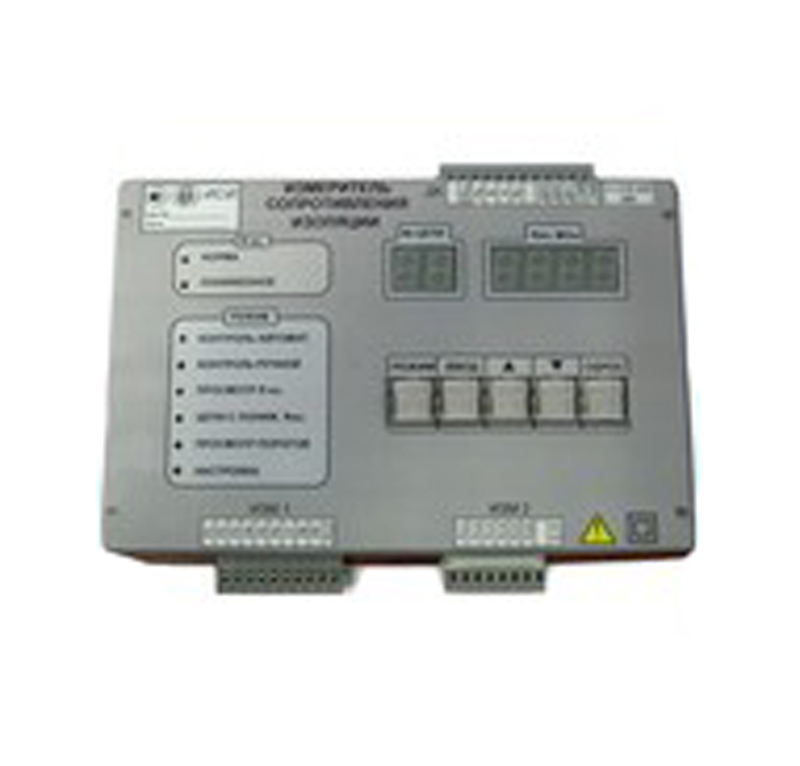

Измеритель сопротивления изоляции ИСИ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель сопротивления изоляции ИСИ предназначен для непрерывного измерения сопротивления изоляции относительно «земли» 16-ти гальванически не связанных цепей без отключения проводов, в том числе и цепей, находящихся под напряжением до 220 В (цепей управления огнями светофоров, стрелочных электроприводов, релейных и питающих концов рельсовых цепей).

ИСИ обеспечивает передачу информации о величине измеренного сопротивления изоляции контролируемых цепей в систему автоматизированного контроля по интерфейсу RS-485.

Область применения

ИСИ применяется на железнодорожном транспорте и устанавливается на постах ЭЦ.

Отличительные особенности

  • обеспечение круглосуточного измерения сопротивления изоляции групп гальванически не связанных электрических цепей относительно «земли» путем циклического поочередного подключения каждой контролируемой цепи к измерительному каналу встроенными средствами коммутации;
  • возможность передачи в систему автоматизированного диспетчерского контроля информации о величине сопротивления изоляции в каждой контролируемой цепи и признака снижения сопротивления изоляции относительно установленного порога срабатывания для каждой контролируемой цепи;
  • возможность индивидуальной установки порога срабатывания для каждой контролируемой цепи со встроенной клавиатуры;
  • возможность отображения номера контролируемой цепи и величины сопротивления изоляции на знакосинтезирующем индикаторе;
  • возможность хранения в энергонезависимой памяти информации о снижении значения сопротивления изоляции ниже установленного порога по каждой контролируемой цепи.

Характеристики

Параметры Значение
Номинальное напряжение электропитания 24 В постоянного тока
Допустимое отклонения напряжения электропитания от 21 до 32 В
Мощность, потребляемая прибором 5 Вт
Количество измерительных входов 16
Диапазон контролируемых значений сопротивления изоляции 0,015…200 МОм
Пределы допускаемой относительной погрешности 10%
Время измерения по каждому измерительному входу не менее 1 мин
Измерительное напряжение на входах при контроле сопротивления изоляции 500 ±25 В
Интерфейс обмена информацией с системами автоматизированного диспетчерского контроля RS-485
Электрические характеристики «сухого» контакта на переключение: напряжение питания  32 В
Ток через контакт 20 мА
Диапазон рабочих температур от -5°С до +60°
Масса 1,2 кг
Габаритные размеры 222х210х81 мм

Схемы

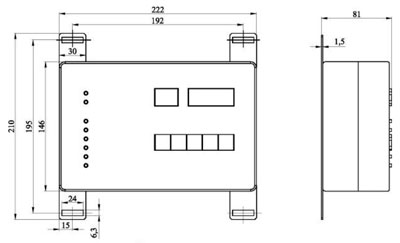

Рис.1. Габаритный чертеж ИСИ

Рис.1. Габаритный чертеж ИСИ

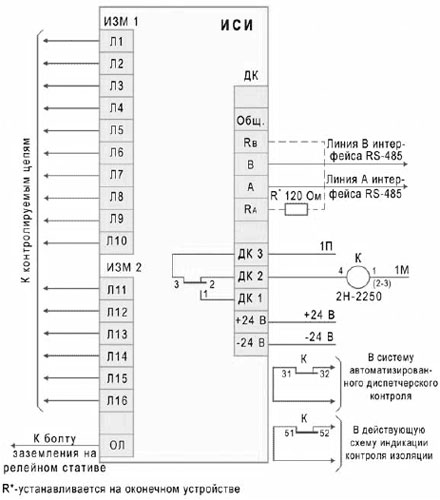

Рис.2. Схема подключения ИСИ

Рис.2. Схема подключения ИСИ

Комплектация

Совместно с измерителем сопротивления изоляции ИСИ поставляется:

  • руководство по эксплуатации - 1 экз,
  • методика калибровки - 1 шт,
  • этикетка - 1 экз,
  • устройство для калибровки УК ЕИУС.411212.001.500.
