Катушка сопротивления Р4023

Катушка сопротивления Р4023 входит в ряд приборов, которые работают в электроизмерительных схемах и видах аппаратуры на любых вычислительных предприятиях.

Назначение

Катушка Р4023 используется как однозначная мера по электрическому сопротивлению. Последнее обычно курсирует по цепях с током с постоянными или переменными свойствами. В одночасье она является как образцовой мерой, так и рабочей мерой. Очень востребованы приборы в энергетике.

Исполнение по части конструкции

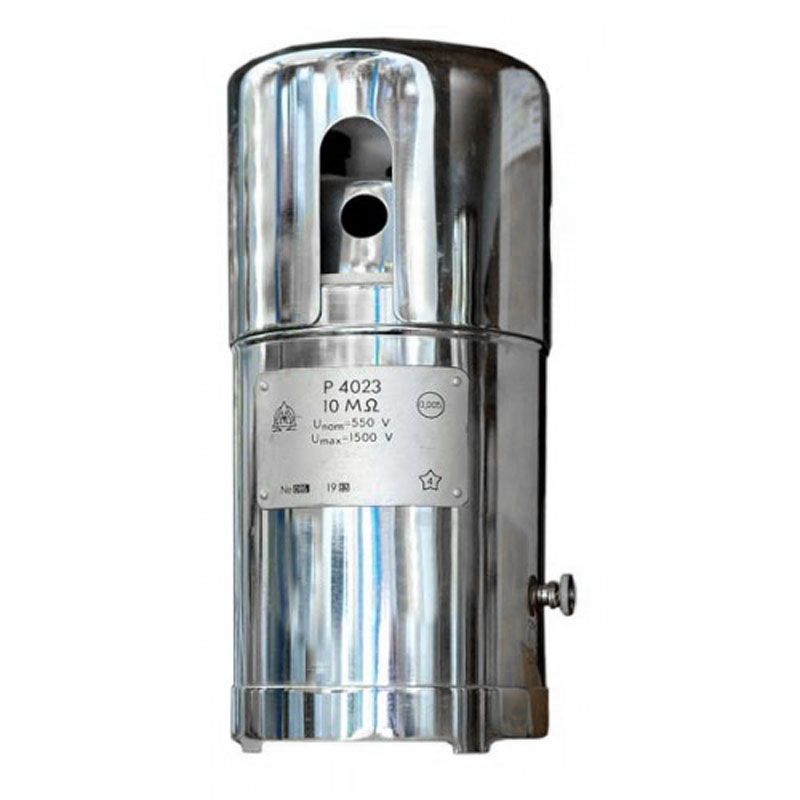

Габариты корпуса у изделия вкладываются в размеры 11,5 х 12,5 х 26,0 сантиметров. Основой для корпуса является металлический материал. Форма у корпуса вертикально цилиндрическая. Зажим 1 и зажим 2 установлены рядом, на верхнюю крышку цилиндрического корпуса. За счет этих зажимов осуществляется подключение цепи для проведения теста. Там же находится зажим для заземления и гнездо созданное под термометр. За счет диэлектрических частей, каждый зажим заземляется от корпусной части. Прибор имеет катушку ОМЭС. То есть это последовательная цепочка из трех элементов резистивного типа: основной элемент, подгоночный элемент и переменный элемент. Элементы встроены в герметизированный корпус, снабженный двойной стенкой с каждой стороны, что поддерживает защитные функции от любых утечек или наводок.

Самые важные технические параметры мы перечисляем в своем списке:

  • Номинальное сопротивление катушки – 107 Ом;
  • Класс производимой точности – уровень 0,005;
  • Температурный коэффициент сопротивления – 15х10-3 К-1;
  • Изменение сопротивления катушки за год – не более 0,002%;
  • Напряжения на мере Uном и Uмакс – 550 и 1500 В.

Каждый параметр показывает результаты по допустимой нагрузке на меруоднозначного типа. При номинальных значениях напряжения можно определить показатель сопротивления у выбранного резистора. Следует учитывать, что рабочий промежуток от номинального напряжения до максимального напряжения уже может вызывать дополнительную погрешность.

Размер погрешности при последнем варианте может быть в пределе 0,005 процента. Рекомендуем пользоваться прибором в обычных условиях: температуре помещения в промежутке 13…42 градусов, обычной влажности.

Бережно пользуясь устройством, можно сохранить его работоспособность в общем размере 24 700 часов, что приравнивается к 10 годам обычной, стандартной работы.
